Применение: применяется в системах отопления и водоснабжения, для устранения завоздушивания в системе, слива жидкости, сброса давления.
Технические характеристики
- Диапазон номинальных диаметров 10 - 25 мм
- Максимальная температура 120°С
- Максимальное давление 2,0 МПа
- Тип присоединения резьба трубная цилиндрическая
Материалы
- Корпус Латунь
- Шар Латунь
- Покрытие
Прокладка ТефлонРучка Алюминий- Корпус Никель
- Шар Хром
Область применения

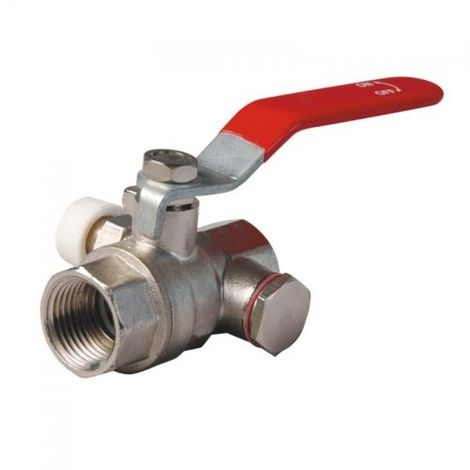

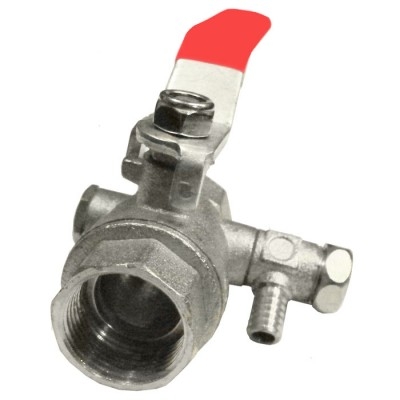

Кран шаровый муфтовый для спуска воздуха предназначен для применения на трубопроводах как арматура для перекрытия потока и для выпуска воздуха в системах водоснабжения и отопления. Спуск воздуха производится при помощи крана Маевского. Краны шаровые для спуска воздуха также можно использовать как манометрические (манометр вкручивается со стороны крана Маевского, который позволяет выставить манометр "на ноль" (избавится от воздушной подушки), заглушка 1/4" позволяет вкрутить поверочный манометр). Как рабочая среда может использоваться вода, неагрессивные жидкости, воздух и инертные газы. Допускается установка на горизонтальных и вертикальных участках трубопроводов. Запрещается использование кранов шаровых для регулирования.
Основные достоинства
- компактность;
- простота монтажа и эксплуатации;
- малые потери напора;
- длительный срок эксплуатации.
Габаритные размеры
DN | 15 | 20 | 25 | |
PN | 4 | 4 | 3 | МРа |
G | 1/2" | 3/4" | 1" | cal |
A | 53 | 60 | 67 | mm |
B | 30.5 | 36 | 42 | mm |
C | 24 | 27 | 30.5 | mm |
D | 15 | 19 | 24 | mm |
