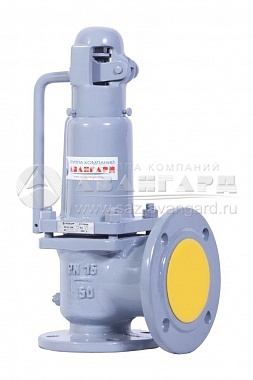

Клапан предохранительный 17с28нж предназначен для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапан обеспечивает прекращение сброса при восстановлении рабочего давления. Клапан 17с28нж негерметичен по отношению к внешней среде.
Клапан 17с28нж с ручным подрывом обеспечивает надежную защиту различных типов оборудования и трубопроводных систем в следствии превышения давления рабочей среды, путем ее автоматического сброса в атмосферу или отводящий трубопровод. Данный тип клапанов является полностью автоматическим и при нормализации рабочего давления в системе клапан прекращает сброс среды.
Клапан 17с28нж оснащён устройством принудительного ручного подрыва, позволяющем контролировать давление в системе с помощъю ручного открытия запорного элемента клапана.
Основные технические данные 17с28нж
Наименование: Клапан предохранительный с ручным подрывом.
Рабочая среда: жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух).
Климатическое исполнение по ГОСТ15150: У1.
Условные диаметры: 50, 80 мм.
Температура рабочей среды: от - 40 + 425 oС.
Температура окружающей среды: от-с 40 + 40 oС.
Состав и работа клапана 17с28нж
Клапан 17с28нж относится к предохранительной арматуре прямого действия. Направление подачи среды - под золотник. Рабочая среда при открытии затвора проходит через корпус угловой конструкции. Затвор состоит из седла и узла золотника, образованного золотником и кольцом и размещенного во втулке. Пружина с опорами размещается под крышкой и создает усилие, необходимое для обеспечения герметичности затвора. Винт регулировочный обеспечивает поджатие пружины Перегородка защищает пружину от высоких температур.
Герметичность затвора обеспечивается уплотнением «металл по металлу». Окончательное положение кольца на седле устанавливается при испытании на герметичность затвора в зависимости от рабочего давления и фиксируется болтом стопорным.
Герметичность 17с28нж относительно внешней среды обеспечивается прокладками.
В конструкции предусмотрена возможность принудительного срабатывания для проверки исправности действия в рабочем состоянии, а также исключения возможного прикипания (примерзания, прилипания) золотника к седлу. Узел ручного подрыва закрыт колпаком, который обеспечивает защиту от произвольного изменения регулировки. С помощью рычага, соединенного с осью, на которой размещена вилка, шток перемещается вверх, отжимая тем самым пружину. Герметичность узла ручного подрыва относительно внешней среды обеспечивается уплотнением и гайкой.
Для исполнения клапана без ручного подрыва устанавливается колпак глухой.
При повышении давления рабочей среды перед клапаном выше допустимого значения происходит подъем золотника и сброс среды. Давление перед клапаном 17с28нж понижается до давления закрытия Рз (0,8Рн < Рз < Рн), золотник опускается на седло, сброс среды прекращается.

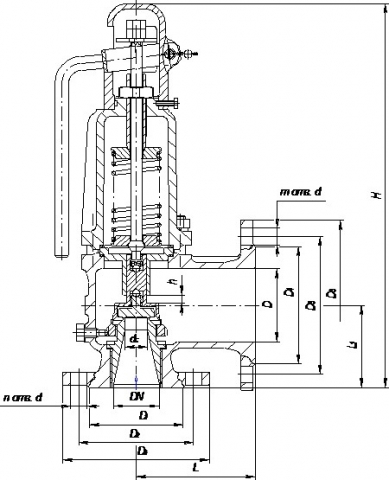

Размеры и габариты 17с28нж
Клапан предохранительный пружинный полноподъемный фланцевый с ручным подрывом 17с28нж |
Ру16 | |
Ду, мм. | 50 | 80 |
Строительная длинна L мм. | 130 | 150 |
Высота Н, мм. | 417 | 520 |
Масса, кг. | 18,0 | 28,0 |
Рабочая среда | жидк. и газообр., нейтральные к материалам деталей | |
Темперетура среды , 0С | от-40 до 250 |
17с28нж | ||
---|---|---|
Диаметр номинальный на входе DN, мм |
50 |
80 |
Давление номинальное на входе PN, МПа (кгс/см2) |
1,6 (16) |
|
Диаметр номинальный на выходе Dвых, мм |
80 |
100 |
Давление номинальное выходного фланца PNвых, МПа (кгс/см2) |
0,6 (6) |
|
Площадь сечения седла Fc, мм2 |
491 |
1256 |
Ход штока при максимальном подъеме диска над седлом h, мм |
8 |
13 |
Коэффициент расхода α, не менее |
Для газообразных сред - 0,8 |
|
Диапазон давлений настройки пружины Рн, МПа (кгс/см2), и условное обозначение диапазона |
0,05-0,15 (0,5-1,5) - 0 |
|
Давление начала открытия Рно, МПа (кгс/см2) |
1,05Рн |
|
Давление полного открытия Рпо, МПа (кгс/см2) |
Рн+0,05 для РнΔ0,3МПа |
|
Давление закрытия Рз, МПа (кгс/см2) |
Δ0,8Рн |
|
Допустимая протечка в затворе, см3/мин |
Для воздуха |
|
5 |
10 |
|
Для воды |
||
1 |
2 |
|
Рабочая среда |
жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух) |
|
Температура рабочей среды Т, oС |
от минус 40 до 425 |
|
Температура окружающей среды, oС |
от минус 40 до 40 |
|
Присоединительные размеры и размеры уплотнительных поверхностей фланцев по ГОСТ12815 |
входного – исп. 1 ряд 2 на условное давление PN 1,6МПа, |
|
Масса, кг |
17,5 |
26,5 |
