Описание товара

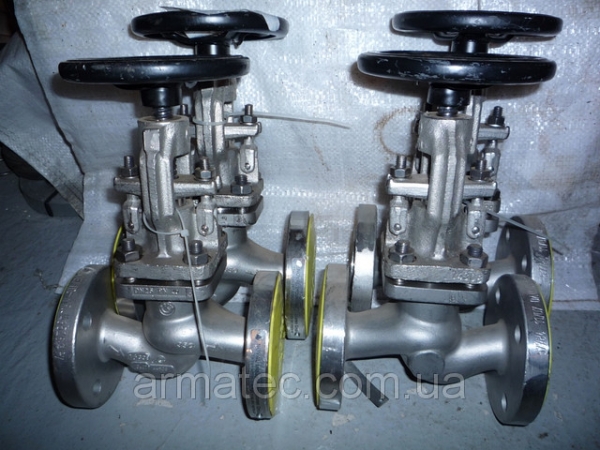

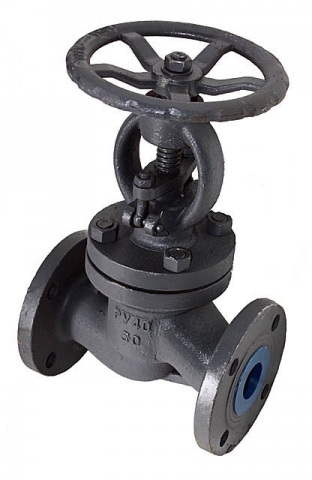

Клапан запорный стальной фланцевый 15нж22нж предназначен для периодического перекрытия рабочих сред, нейтральных к материалам деталей клапана стального, таких как вода, пар, жидкие и газообразные среды, нефтепродукты.
Клапан (вентиль) 15нж22нж относится к функциональному типу: запорно-регулирующей арматуре для жидких и газообразных сред. В зависимости от области эксплуатации и климатических условий возможно применение клапана 15лс22нж; 15с22нж.
Применение:
Клапан (затвор или вентиль) 15нж22нж, устанавливается в энергетическом, нефтепромысловом оборудовании, в качестве запорного устройства предназначенного для перекрытия потока рабочей среды: - пар, жидкие и газообразные нефтепродукты, вода, водогазонефтяные смеси, в климатическом исполнении: У, ХЛ (ГОСТ 15150-69)
|
Вентиль нержавеющий 15нж22нж Ду 10 - 50 мм, размеры: |
||||||||
|
DN |
L |
h |
H |
K |
D |
b |
n — Ød |
Масса, кг |
|
10 |
130 |
220 |
245 |
60 |
90 |
14 |
4 — Ø14 |
4,5 |
|
15 |
130 |
220 |
245 |
65 |
95 |
14 |
4 — Ø14 |
4,5 |
|
20 |
150 |
215 |
245 |
75 |
105 |
14 |
4 — Ø14 |
5,3 |
|
25 |
160 |
210 |
240 |
85 |
115 |
14 |
4 — Ø14 |
5,6 |
|
32 |
180 |
242 |
250 |
100 |
135 |
16 |
4 — Ø18 |
12 |
|
40 |
200 |
248 |
258 |
110 |
145 |
16 |
4 — Ø18 |
13,4 |
|
50 |
230 |
252 |
265 |
125 |
160 |
17 |
4 — Ø18 |
18 |
|
65 |
290 |
275 |
291 |
145 |
180 |
19 |
8 — Ø18 |
35 |
|
80 |
310 |
328 |
348 |
160 |
195 |
19 |
8 — Ø18 |
40,1 |
|
100 |
350 |
350 |
375 |
190 |
230 |
21 |
8 — Ø22 |
56,2 |
|
125 |
400 |
383 |
414 |
220 |
270 |
25 |
8 — Ø26 |
75 |
|
150 |
480 |
445 |
483 |
250 |
300 |
27 |
8 — Ø26 |
122 |
|
200 |
600 |
563 |
613 |
320 |
375 |
31 |
12 — Ø26 |
200 |
