Рамка 12с11бк №6 указателя уровня жидкости Ру25 стальная, 12кч11бк (чугунная) Купить

Рамка 12с11бк №6 указателя уровня жидкости Ру25 стальная, 12кч11бк (чугунная) Купить
Товар был добавлен в наш каталог Среда, 24 Февраля 2021
1.230,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара

Специалисты компании  "Арматек" могут вам предложить : рамка 12с11бк  указателя уровня жидкости 12с11бк №2, №4, №5, №6, №7, №8, №9, рамка 12кч11бк №2, №3, №4, №5, №6, №7, №8, №9

Рамка 12с11бк №6 указателя уровня жидкости №3, №4, №5, №6, №7, №8, №9, используються для контроля уровня воды, жидкости в паровом котле либо какойто емкости.
Почти в любом паровом котел необходимо по две Рамка 12с11бк  водоуказателей (указателя уровня жидкости) 12кч11бк (12с11бк) . Котлы мощьность которых (паропропзводптельность) меньше 0,7 т/ч Могут быть установленным с  одной Рамкой 12кч11бк указателя уровня жидкости и двумя запорными устройствами 12с13бк пароводопробных крана(или других его модификаций) , один кран запорного устройства помещают на высшую точку воды в котле, тоесть. на 100 мм выше разделительной линии, второй кран запорного устройства на низшую. Указатель уровня жидкости рамка 12с11бк необходимо  устанавливать практисески у каждого парового котла.Этот рамка 12с11бк  указатель дает возможность контролировать уровень жидкости  в котле.

Рамка 12с11бк указателя уровня жидкости  устанавливают чтобы контролировать уровнь в котлах, и разных аппаратах или резервуарах, в которых бывает вода или  других жидкие и газообразные неагрессивные среды с рабочей t до 250С и  давлением рабочей среды Ру до 2,5 МПа (25 кгс/см2). Присоединительный диаметр тоесть ДУ 20 мм, диаметр условного прохода 8 мм.)

Рамка 12с11бк используются в месте с запорными устройствами типа 12б1бк Ду20 Ру16 (муфтовый), 12б2бк Ду20 Ру16 (фланцевый), 12б3бк Ду20 Ру25 (фланцевый), 12с13бк Ду20 Ру40 (Цапковый), 12нж13бк Ду20 (Цапковый)

На данный момент производяться рамки указателя уровня в стальных корпусах 12с11бк с темиже типа размерами.

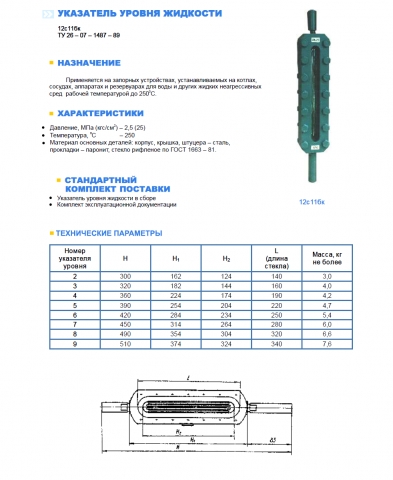

Номер рамки
DN, мм
PN, атм Н1, мм Н2, мм Н,мм Масса кг
12кч11бк № 2 20 25 300 162 124 2,3
12кч11бк № 4 20 25 360 224 174 3,0
12кч11бк № 5 20 25 390 254 204 3,4
12кч11бк № 6 20 25 420 284 234 3,8
12кч11бк № 8 20 25 490 354 304

4,6



Габаритные размеры стекол КЛИНГЕРА для 12кч11бк и 12с11бк:

Номер 12кч11бк Длинна в мм. Ширина мм. Высота мм. Масса кг.

0

95 34 17 0,11
1 115 34 17 0,13
2 140 34 17 0,16
3 160 34 17 0,2
4 190 34 17 0,23
5 220 34 17 0,26
6 250 34 17 0,3
7 280 34 17 0,34
8 320 34 17 0,39
9 340 34 17 0,41
