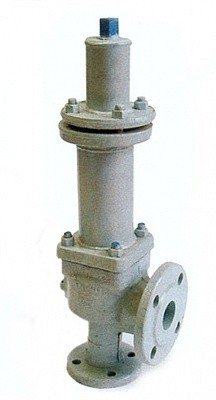

Клапан 17с7нж без ручного подрыва ( клапан имеет так же наименование СППК4 ) обеспечивает надежную защиту различных типов оборудования и трубопроводных систем в следствии превышения давления рабочей среды, путем ее автоматического сброса в атмосферу или отводящий трубопровод. Данный тип клапанов является полностью автоматическим и при нормализации рабочего давления в системе клапан прекращает сброс среды.
Клапан 17с7нж без ручного подрыва ( клапан имеет так же наименование СППК4 ) обеспечивает надежную защиту различных типов оборудования и трубопроводных систем в следствии превышения давления рабочей среды, путем ее автоматического сброса в атмосферу или отводящий трубопровод. Данный тип клапанов является полностью автоматическим и при нормализации рабочего давления в системе клапан прекращает сброс среды.
Клапан 17с7нж не оснащается устройством принудительного ручного подрыва, позволяющем контролировать давление в системе с помощъю ручного открытия запорного элемента клапана. (При необходимости такого устройства смотрите клапан 17с6нж).
Основные технические данные 17с7нж
Наименование: Клапан предохранительный без ручного подрыва.
Обозначение: 17с7нж (СППК4).
Рабочая среда: вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды.
Климатическое исполнение по ГОСТ15150: У1.
Узел ручного подрыва: не комплектуется.
Условные диаметры: 50, 80, 100 и 150 мм.
Температура рабочей среды: от - 40 + 425 oС.
Температура окружающей среды: от - 40 + 40 oС.
Состав и работа клапана 17с7нж
Клапан 17с7нж относится к предохранительной арматуре прямого действия. Направление подачи среды - под золотник. Рабочая среда при открытии затвора проходит через корпус угловой конструкции. Затвор состоит из седла и узла золотника, образованного золотником и кольцом и размещенного во втулке. Пружина с опорами размещается под крышкой и создает усилие, необходимое для обеспечения герметичности затвора. Винт регулировочный обеспечивает поджатие пружины Перегородка защищает пружину от высоких температур.
Герметичность затвора обеспечивается уплотнением «металл по металлу». Окончательное положение кольца на седле устанавливается при испытании на герметичность затвора в зависимости от рабочего давления и фиксируется болтом стопорным. Герметичность 17с7нж относительно внешней среды обеспечивается прокладками.
В конструкции предусмотрена возможность принудительного срабатывания для проверки исправности действия в рабочем состоянии, а также исключения возможного прикипания (примерзания, прилипания) золотника к седлу. Узел ручного подрыва закрыт колпаком, который обеспечивает защиту от произвольного изменения регулировки. С помощью рычага, соединенного с осью, на которой размещена вилка, шток перемещается вверх, отжимая тем самым пружину. Герметичность узла ручного подрыва относительно внешней среды обеспечивается уплотнением и гайкой.Для исполнения клапана без ручного подрыва устанавливается колпак глухой.
При повышении давления рабочей среды перед клапаном выше допустимого значения происходит подъем золотника и сброс среды. Давление перед клапаном 17с7нж понижается до давления закрытия Рз (0,8Рн < Рз < Рн), золотник опускается на седло, сброс среды прекращается.
Материалы применяемые для изготовления клапана 17с7нж
Корпус, крышка, колпак-Сталь 25Л ГОСТ977
Золотник, седло-Сталь 20Х13 ГОСТ5632
Шток, перегородка -Сталь 20Х13 ГОСТ5632
Пружина-Сталь 50ХФА ГОСТ14959
Размеры и габариты 17с7нж(17с13нж)
Клапан предохранительный пружинный полноподъемный фланцевый СППК4 |
Ру16 | ||||
17с7нж | 17с13нж | ||||
Ду, мм. | 50 | 80 | 150 | 100 | 80 |
Строительная длинна L мм. | 130 | 150 | 205 | 160 | 280 |
Высота Н, мм. | 595 | 675 | 940 | 920 | 1060 |
Масса, кг. | 29,0 | 40,0 | 94,0 | 62,0 | 180,0 |
Рабочая среда | жидк. и газообр., нейтральные к материалам деталей | ||||
Темперетура среды , 0С | от-40 до+ 425 |
