Вентиль нержавеющий 15нж65п Ру16

Вентиль  нержавеющий 15нж65п Ру16
Товар был добавлен в наш каталог Четверг, 16 Января 2014
240,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара

 Вентиль нержавеющий 15нж65п Ру16

Вентиль 15нж65п стальной фланцевый предназначен для установки на трубопроводах в качестве запорного устройства для воды, пара, нефти, жидких и газаобразных неагрессивных нефтепродуктов

.

Основные технические данные и параметры вентиля 15нж65п


Рабочая среда: Жидкие и газообразные углеводороды, нефть, нефтепродукты,природный газ, топливный газ, аммиак, во-да,пар, воздух и другие жидкости и газы, скорость коррозии в которых материалов корпусных деталей клапана запорного не более 0,1 мм/год.

Проход условный Ду:15-200.

Номинальное давление Ру: 1,6 МПа (16 кгс/см2).

Класс герметичности - С.

Вентили 15нж65п запорные, предназначенные для газообразных, взрывопожароопасных и токсичных сред.

Температура рабочей среды t, не более: 200 градусов С.

Рабочее положение на трубопроводе: любое.

Направление среды: под золотник.



Описание и принцип работы вентиля 15нж65п


Использование вентилей 15нж65п в качестве регулирующих устройств не допускается, т.е. золотник должен быть опущен или поднят до упора.

Вентиль 15нж65п, независимо от диаметра условного прохода ( номинального размера ), рассчитан на номинальное ( условное ) давление Ру16 и могут устанавливаться на трубопроводе в соответствии с параметрами, указанными в табл.

Для предотвращения прохода рабочей среды между шпинделем и крышкой в сальниковой камере помещается сальниковая набивка, поджимаемая сальником -5 с помощью двух откидных болтов.Верхнее уплотнение клапана обеспечивает разгрузку сальникового узла при открытом затворе.Закрытие клапана с ручным управлением, вращением маховика ( штурвала ) по часовой стрелке.

При закрытии клапана золотник, получая поступательное движение через втулку резьбовую и шпиндель, перекрывает проход.


Монтаж и порядок к установки вентиля 15нж65п


Продолжительность службы и исправность вентиля 15нж65п зависит от правильного выполнения монтажа и подготовки клапанов к работе.

Непосредственно перед установкой клапанов на трубопровод произвести расконсервацию внутренних полостей горячей водой с последующей сушкой или уайт-спиритом с последующим обдуванием теплым воздухом или протиранием насухо.

Установить сальниковую набивку.

При установке изделий на трубопровод произвести подтяжку прокладочных соединений и сальникого уплотнения, т. к. в период транспортирования и хранения изделий может произойти разгермитизация их. Эти факторы не являются браковочным признаком.

Вентиль должны устанавливаться в местах, доступных для ремонта и обслуживания. Перед установкой вентиля 15нж65п трубопровод должен быть тщательно очищен от песка, грязи, окалины и др.

Вентили должны устанавливаться на трубопроводах, предназначенных для сред и параметров, указанных в паспорте на изделие. Вентили устанавливаются в любом положении. Направление среды должно совпадать с направлением стрелки на корпусе.

При установке вентилей, по возможности, исключить действие массы трубопровода на болтовые соединения. При монтаже клапанов необходимо, чтобы фланцы на трубопроводе были установлены без перекосов.

Непосредственно после монтажа все клапаны должны быть открыты и должны быть произведена тщательная промывка трубопровода. Перед пуском установки проверить работу движущихся частей вентиля (полностью открыть или закрыть его и установить в рабочем положении).

Изображения

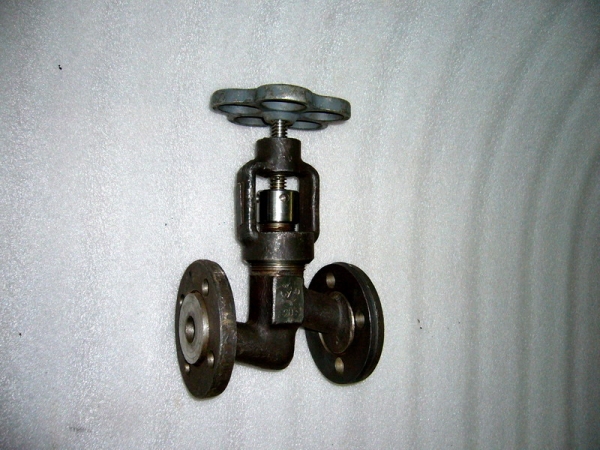

  • Вентиль  нержавеющий 15нж65п Ру16
  • Вентиль  нержавеющий 15нж65п Ру16
  • Вентиль  нержавеющий 15нж65п Ру16
  • Вентиль  нержавеющий 15нж65п Ру16
