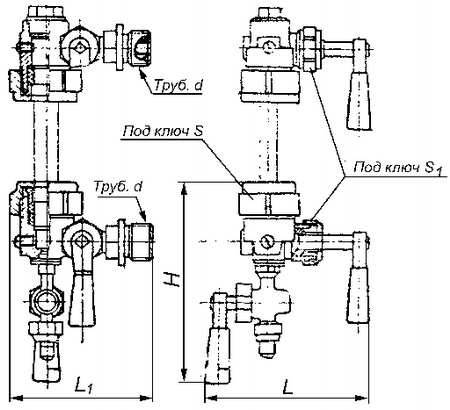

Запорное устройство указателя уровня кранового типа цапковое 12б1бк Присоединение к трубопроводу 12б1бк — цапковое по ГОСТ 2822-78 Материал корпуса 12б1бк — латунь ЛЦ40С Привод 12б1бк — ручной

Устройство запорное указателя уровня жидкости кранового типа Ду 20, Ру 1,6 МПа (16 кгс/см2),12Б1бк применяется с цилиндрическими трубками по ТУ 25.4.1045-75 или рамками по ТУ 26.07-1487-89 на котлах, сосудах, резервуарах для жидких сред при температуре не более 250С

Корпуса верхний и нижний выполнены с отверстиями, через которые при открытых затворах из рабочей емкости поступает жидкость в указатель уровня.
Работа устройства запорного основана на принципе сообщающихся сосудов, в связи с чем уровень жидкости, поступающей из рабочей емкости в указатель уровня, соответствует уровню жидкости в емкости.
Кран подсоединен к корпусу нижнему и предназначен для слива жидкости из указателя уровня.
Закрытие затворов корпусов и крана производится поротом ручки.
Уплотнение затворов осуществляется установкой сальниковой набивки, в качестве которой используется асбестовый шнур, пропитанный графитовой смазкой
