Клапан обратный чугунный 16ч6п (р) Ду65-150 Ру16

Клапан обратный чугунный 16ч6п (р) Ду65-150 Ру16
Товар был добавлен в наш каталог Среда, 11 Декабря 2013
480,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара


Клапан обратный 16ч6п, 16ч6бр – вид трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапана пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически. С помощью обратных клапанов защищается различное оборудование, трубопроводы, насосы и прочее.




Клапан 16ч6п обратный подъёмный клапан с фланцевым соединением, предназначенный для защиты трубопроводов транспортирующих воду и пар при Т-рабочей среды до 225 оС.
Клапан 16ч6п применяется только на горизонтальных трубопроводах.
Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и паронита (при температуре не более 225 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.
Основные технические данные клапана 16ч6п

Давление рабочее: 1,6 МПа (16 кг/см2).
Диаметр условный: 65, 80, 100, 150, 200 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

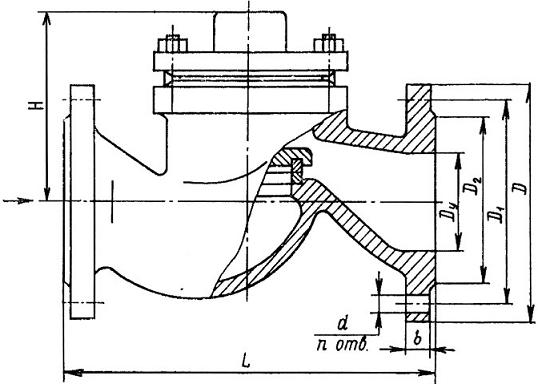

Размеры и габариты вентиля 16ч6р 16ч6п

Клапан обратный чугунный подъемный фланцевый 16ч6р (п) Ру16
Ду, мм. 65 80 100 150
Строительная длинна L мм. 290 310 350 480
Высота Н, мм. 140 155 175
Масса, кг. 18,0 23,5 35,5 74,0
Рабочая среда вода,пар
Темперетура среды , 0С до 225



Изображения
  • Клапан обратный чугунный 16ч6п (р) Ду65-150 Ру16
  • Клапан обратный чугунный 16ч6п (р) Ду65-150 Ру16
  • Клапан обратный чугунный 16ч6п (р) Ду65-150 Ру16
