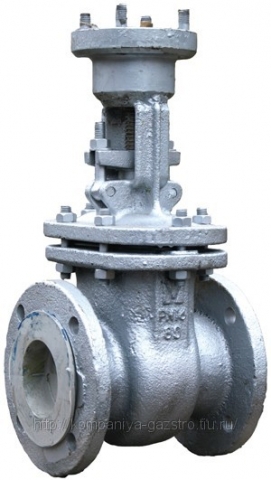

Задвижка под электропривод 30с941нж применяется в качестве запорного устройства с дистанционным управлением на трубопроводах транспортирующих воду, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразнык углеводородные среды при максимальном давлении среды 1,6 МПа (16 кгс/см2) и максимальной рабочей температуры до +425 °С. В задвижках 30с941нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое.
Основные технические данные и параметры задвижки 30с941нж
Задвижка клиновая с выдвижным шпинделем фланцевая 30с941нж |
|||||||||||||||
Ду, мм. | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 800 | 1000 | 1200 |
Строительная длинна L мм. | 180 | 210 | 230 | 255 | 280 | 330 | 450 | 500 | 550 | 600 | 700 | 800 | 1000 | 1242 | 1400 |
Тип: Задвижка клиновая с выдвижным шпинделем под электропривод.
Рабочая среда: Жидкие и газообразные углеводороды,
нефть, нефтепродукты, природный газ, газоконденсат, вода пар.
Температура рабочей среды: от минус 40 оС до плюс 425 оС.
Условное рабочее давление: PN 1,6 МПа (16 кгс/см2).
Присоединение к трубопроводу: фланцевое.
Материал основных деталей: 20Л.
Класс герметичности: А, В.
