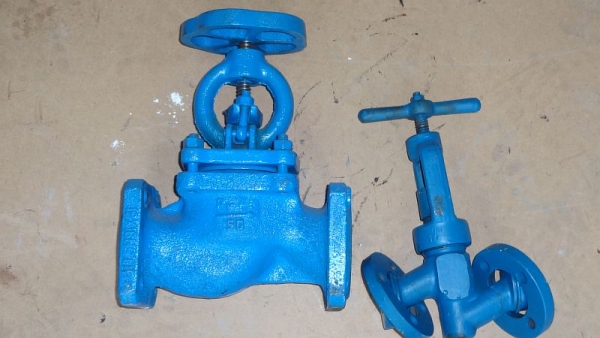

Вентиль стальной 15с65п Ру16

Вентиль стальной 15с65п Ру16
Товар был добавлен в наш каталог Вторник, 10 Декабря 2013
225,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара

Вентиль 15с65п стальной запорный фланцевый с сальниковым уплотнением штока устанавливается на трубопроводах в качестве запорного устройства для перекрывания воды, нефти, пара, жидких и газообразных неагрессивных нефтепродуктов.


Основные технические данные и параметры вентиля 15с65п


Рабочая среда: Жидкие и газообразные углеводороды, нефть, нефтепродукты,природный газ, топливный газ, аммиак, во-да,пар, воздух.
Проход условный Ду: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200.
Номинальное давление Ру: 1,6 МПа (16 кгс/см2).
Герметичность в затворе: А, В, С
Вентили 15с65п запорные, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом.
Температура рабочей среды t, не более: 200 оС.
Температура окружающей среды t: для вентиля 15с65п от - 40 до +40 °C, для вентиля 15лс65п от - 60 до +40 °C.
Рабочее положение на трубопроводе: любое.
Направление среды: под золотник.
Уплотнительные поверхности корпуса и золотника выполнены из фторопласта.

Описание и принцип работы вентиля 15с65п

Использование вентилей 15с65п в качестве регулирующих устройств не допускается, т.е. золотник должен быть опущен или поднят до упора. Вентиль 15с65п, независимо от диаметра условного прохода ( номинального размера ), рассчитан на номинальное ( условное ) давление Ру16 и могут устанавливаться на трубопроводе в соответствии с параметрами, указанными в табл.
Для предотвращения прохода рабочей среды между шпинделем и крышкой в сальниковой камере помещается сальниковая набивка, поджимаемая сальником -5 с помощью двух откидных болтов.


Размеры и габариты вентиля 15с65п


Вентиль стальной запорный проходной фланцевый 15с65п34
Ру16
Ду, мм. 15 20 25
Строительная длинна L мм. 130 150 160
Высота Н, мм.
Масса, кг. 3,2 4,7 5,7
Рабочая среда к которой конструкционные материалы коррозионностойкие
Темперетура среды , 0С  до +200



Изображения
  • Вентиль стальной 15с65п Ру16
  • Вентиль стальной 15с65п Ру16
  • Вентиль стальной 15с65п Ру16
  • Вентиль стальной 15с65п Ру16
  • Вентиль стальной 15с65п Ру16
  • Вентиль стальной 15с65п Ру16
  • Вентиль стальной 15с65п Ру16
