Вентиль запорный 15с22нж, 15с922нж применяется в качестве запорного устройства на трубопроводах для перекрытия воды, пара, нефти, масел, жидких и газообразных неагрессивных нефтепродуктов.
Назначение - Вентиль запорный 15с22нж, 15с922нж применяется в качестве запорного устройства на трубопроводах для перекрытия воды, пара, нефти, масел, жидких и газообразных неагрессивных нефтепродуктов.
Среда - вода, пар, неагрессивные среды при температуре до 425 °С
Присоединение к трубопроводу — фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса — сталь 25Л
Герметичность затвора - по классу "С" ГОСТ 9544-93
Привод: ручной (маховик) - исп.1; электропривод ТЭ 099.058-0ШКУ2, Б 099.098-08М1 - исп.П
Вентили 15с22нж обладают простой и надежной конструкций; их также отличает длительный срок службы благодаря малому количеству подвижных и подверженных износу элементов. Гибкость регулировки потока рабочей среды обеспечивается за счет возможности фиксации затвора в любом положении благодаря особенностям ходовой резьбы. Вентиль 15с22нж удобны в использовании и обладают малым ходом запорного элемента.
Вентиль стальной запорный проходной фланцевый 15с22нж/15нж22нж предназначен для установки на трубопроводах c диаметрами Ду-15-200 мм., в качестве запорного устройства, на воду, пар, неагрессивные среды, при температуре до +425° и давлении до 40 кгс/см2.

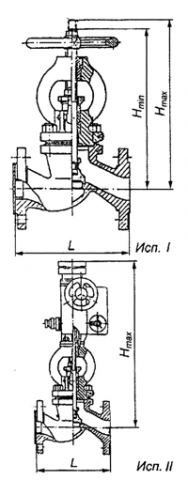

Размеры и габариты вентиля 15с22нж
Вентиль стальной запорный проходной фланцевый 15с22нж |
Ру40 | |||||||
Ду, мм. | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Строительная длинна L мм. | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
Высота Н, мм. | 296 | 296 | 360 | 400 | 426 | 450 | 520 | 725 |
Масса, кг. | 14,9 | 11,1 | 32,3 | 36,0 | 49,1 | 83,0 | 105,0 | 165,0 |
Рабочая среда | вода, пар, неагрессивные среды | |||||||
Темперетура среды , 0С | до +425 |
