Специалисты компании Арматек могут вам предложить купить Фланец глухой, глухой фланец, заглушка фланцевая стальной плоский Ду15 Ду20 Ду25 Ду32 Ду40 Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400, Ду450, Ду500, Ду600, Ду700, Ду800, Ду1000, Ду1200 Ру10 ГОСТ 12836-67

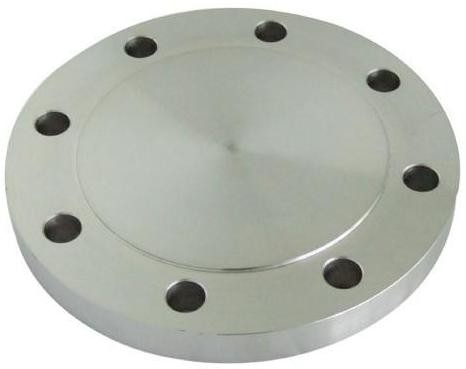

Фланцец глухой, заглушка фланцевая, глухой фланец стальной ГОСТ 12836-67 достаточно часто применяются в различных технологических процессах, где требуется временно либо постоянно перекрыть проходное сечение трубопровода для ремонта или обслуживания отдельных его элементов. Фланец глухой представляют собой сплошной металлический диск с токарной обработкой поверхности и с отверстиями под болты для крепления. В качестве перекрываемой рабочей среды в трубопроводе могут быть жидкости,пар либо газы, неагрессивные к материалам прокладки фланца. Для уплотнения фланец глухой, глухоц фланец используют прокладки из биконита или паронита.
Фланец глухой, заглушка фланцевая, глухой фланец стьльной плоский изготавливаются из углеродистых, легированных и нержавеющих сталей: ГОСТ 12820-80 Предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1кгс/см2 до 25 кгс/см2) и температуру среды от -70 С до +300 С.
Наиболее широко используются фланцы 1-го исполнения. Фланцы других исполнений используются, как правило, с арматурой, работающей при высоких давлениях, с агрессивной рабочей средой и др. В зависимости от способа приварки фланцев к трубопроводу они бывают двух видов – приварные плоские и приварные встык (воротниковые).
Фланец стальной плоский должны соответствовать требованиям ГОСТ 12820-80 и могут применяться в диапазоне температуры от -70 до 450 0C.
Фланцы приварные встык (воротниковые) должны соответствовать требованиям ГОСТ 12821-80 и могут применяться в диапазоне температуры от -253 до 600 0C
В технической документации и чертежах каждый тип фланца имеет определенное
обозначение, например: Фланец 1-50-6 ст.20 ГОСТ 12821-80, где:
1 - исполнение фланца;
50 – условный проход «Ду»;.
6 – условное давление «Ру»;
ст.20 – марка стали, из которой изготовлено изделие.
Фланцы глухие, заглушки фланцевые PN — 1,0 МПа (10 кгс/см2) |
|||||||||
DN |
D1 |
b |
h |
h1 |
d2 |
D |
D2 |
n |
Масса, кг |
размеры, мм |
|||||||||
15 |
65 |
12 |
2 |
2 |
10 |
95 |
45 |
4 |
0,43 |
20 |
75 |
16 |
105 |
58 |
0,55 |
||||
25 |
85 |
22 |
115 |
68 |
0,67 |
||||
32 |
100 |
28 |
135 |
78 |
0,91 |
||||
40 |
110 |
14 |
3 |
36 |
145 |
88 |
1,24 |
||
50 |
125 |
46 |
160 |
102 |
1,55 |
||||
65 |
145 |
60 |
180 |
122 |
2,04 |
||||
80 |
160 |
76 |
195 |
138 |
2,44 |
||||
100 |
180 |
94 |
215 |
158 |
8 |
2,97 |
|||
125 |
210 |
16 |
118 |
245 |
188 |
4,69 |
|||
150 |
240 |
142 |
280 |
212 |
6,07 |
||||
200 |
295 |
196 |
335 |
268 |
9,09 |
||||
250 |
350 |
18 |
244 |
390 |
320 |
12 |
14,26 |
||
300 |
400 |
20 |
3 |
4 |
294 |
440 |
370 |
19,88 |
|
350 |
460 |
24 |
344 |
500 |
430 |
16 |
31,94 |
||
400 |
515 |
26 |
390 |
565 |
482 |
44,43 |
|||
500 |
620 |
30 |
490 |
670 |
585 |
20 |
74,31 |
||
600 |
725 |
34 |
4 |
5 |
590 |
780 |
685 |
119,27 |
|
800 |
950 |
42 |
780 |
1010 |
905 |
24 |
242,06 |
||
1000 |
1160 |
50 |
980 |
1220 |
1110 |
28 |
429,64 |
||
1200 |
1380 |
55 |
1180 |
1455 |
1325 |
32 |
673,13 |
