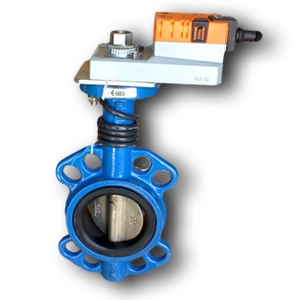

Специалисты компании Арматек могут вам предложить купить в Харькове задвижка "Баттерфляй" Ду50, Ду65, Ду80, Д100, Ду125, Ду150, Ду200, Ду250, Ду300 фирмы VITECH (затвор, клапан) с электроприводом BELIMO Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400 Ру16
Область применения задвижек поворотных межфланцевых "Баттерфляй"V.I.T.(VITECH) c электроприводом Belimo
Задвидка баттерфляй с электроприводом Belimo преминяется для перекрытия потока рабочей среды перемещаемой по трубопроводам таких как: воды, воздуха, газа, газообразных сред, пара, в системах пожаротушения и пр.
Задвижка баттерфляй VITECH с электроприводом Belimo устанавливается на трубопроводе в любом положении и между ответными фланцами как плоскими ГОСТ 12820-80 так и воротниковыми ГОСТ 12821-80 как без использования дополнительных уплотнений (резиновое или другое уплотнение на задвижках баттерфляй фирмы Vitech корпуса. а это EPDM (резина), PTFE (фторопласт) и много других одновременно выполняет роль уплотнений).
Чтобы отцентровать задвижку баттерфляй Vitech c электроприводом Belimo на трубопроводе между фланцами на ее корпусе есть специальные проушины с отверстиями, через которые можно установить задвижку баттерфляу ровно между фланцев пропусив стяжные болты или шпильки.
Задвижка баттерфляй Vitech (затвор) с электроприводом Belimo работает так: при повороте диска задвижки, связанного с электроприводом, который вешается на шток в соответствии с внешним управляющим сигналом, что в свою очередь приводит к изменению расхода рабочей среды.
Задвижка баттерфляй Vitech с электроприводом Belimo применяется в системах водоснабжениях, пажаротушения и многох других, где средой является вода, воздух, различные неагрессивные жидкости и газ.
Область применения
Задвижка Баттерфляй поворотная межфланцевая с электроприводом предназначена для применения в качестве запорно-регулирующей арматуры в системах отопления и водоснабжения.
Технические характеристики задвижек поворотных межфланцевых "Баттерфляй" VITECH (Словакия).
- Диапазон условных проходов от Ду 40 до Ду 600
- Номинальная температура рабочей среды t 130 0С
- Максимальное давление Ру 1,6МПа
-
Тип присоединения ГОСТ 12820-80 или ГОСТ 12821-80
Электропитание 220В
24В
Материалы задвижек поворотных межфланцевых "Баттерфляй" VITECH (Словакия)
- Корпус Баттерфляя Серый чугун
- Диск Ковкий чугун или Нержавеющая сталь (20Х13)
- Шпиндель Нержавеющая сталь (20Х13)
- Прокладка EPDM (Резина)
- Ручка Чугун
- Фиксатор Сталь
Размеры
Ду | C | D | E | F | H | Z | P |
50 | 160 | 20 | 90 | 42 | 78 | 100 | 11 |
65 | 175 | 20 | 90 | 45 | 89 | 108 | 11 |
80 | 180 | 20 | 90 | 45 | 95 | 127 | 11 |
100 | 200 | 27 | 92 | 52 | 114 | 156 | 11 |
125 | 212 | 27 | 92 | 54 | 127 | 190 | 14 |
150 | 230 | 27 | 92 | 56 | 139 | 212 | 14 |
200 | 260 | 35 | 120 | 60 | 175 | 270 | 17 |
