Конденсатоотводчик 45ч12нж предназначены для автоматического отвода конденсата из паропроводов и камер парового обогрева оборудования.Конденсатоотводчики 45ч12нж относятся к термодинамическим.
Применение конденсатоотводчиков 45ч12нж в системах пароснабжения позволяет экономить до 90% тепловой энергии в теплопотребляющих установках. Конденсатоотводчики 45ч12нж устанавливаются на горизонтальных магистралях строго крышкой вверх. Более распространенными в настоящее время являются термодинамические конденсатоотводчики 45ч12нж, имеющие малые габариты и массу, простую конструкцию и высокую надежность.
Конденсатоотводчик 45ч12нж устанавливается на паропроводах и пароприемниках для автоматического отвода конденсата не участвующего в рабочем или техногогмческом процессе.Конденсатоотводчик на трубопроводе устанавливается так, чтобы направление потока среды совпадало с направлением стрелки на корпусе.Конденсатоотводчики 45ч12нж наиболее приемлимы по цене, в сечетании с надежностью в работе, качеством, а так же материалами применяемыми при изготовлении.
Принцип действия конденсатоотводчика 45ч12нж
Термодинамический конденсатоотводчик 45ч12нж – это конструкция клапанного типа, обеспечивающая периодический выпуск конденсата по мере его поступления.
Конденсатоотводчик 45ч12нж имеет одну подвижную деталь - тарелку, свободно лежащую на седле. Проходящий конденсат приподнимает тарелку и выходит через отводной канал. При поступлении пара, имеющего всегда плотность, меньшую плотности конденсата, тарелка прижимается к седлу в связи с тем, что высокие скорости истечения пара создают под тарелкой зону пониженного давления.
В результате статистическое давление пара над тарелкой прижимает ее к седлу. Тарелка откроется вновь, когда под нее поступит конденсат, который имеет более низкую температуру, чем пар, и еще охладится в связи с нахождением под тарелкой.
Пар, находящийся над закрытой тарелкой, охлаждается путем потери тепла как через крышку конденсатоотводчика 45ч12нж, так и через тарелку, перекрывающую проход конденсата.
В результате охлаждения пара давление над тарелкой падает, и давлением конденсата она приподнимается, пропуская его в выпускной канал.

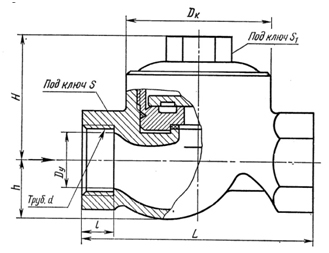

Размеры и габариты 45ч12нж
Конденсатоотводчик термодинамический чугунный муфтовый |
Ру16 | |||||
Ду, мм. | 15 | 20 | 25 | 32 | 40 | 50 |
Строительная длинна L мм. | 90 | 100 | 120 | 140 | 170 | 200 |
Масса, кг. | 1,0 | 1,5 | 2,0 | 3,5 | 4,5 | 7,0 |
Рабочая среда | пароводяная смесь | |||||
Темперетура среды , 0С | до 200 |
