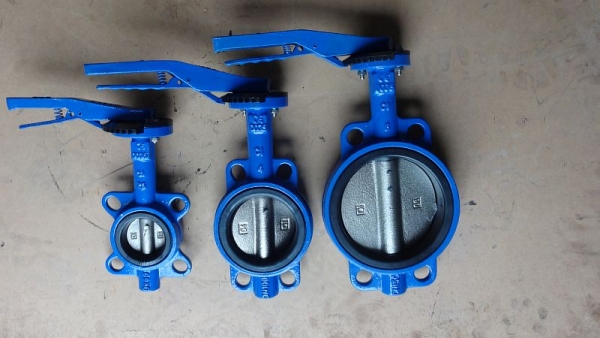

Задвижки баттерфляй предназначены для частичного или полного перекрытия потока рабочей среды в системах отопления, водоснабжения, кондиционирования.
Область применения задвижек поворотных межфланцевых "Баттерфляй" V.I.T.
Предназначены для перекрытия или дросселирования потока перемещаемой по трубопроводам среды - воды, газообразных сред, пара и пр.
Задвижка может быть установлена на трубопроводе между стандартными ответными фланцами без применения дополнительных уплотнений (футеровка корпуса одновременно выполняет роль уплотнений).
Для центровки заслонки «Баттерфляй» между фланцами на ее корпусе выполнены приливы с отверстиями, через которые пропускаются стяжные болты или шпильки.
Технические характеристики задвижек поворотных межфланцевых "Баттерфляй" V.I.T.
Диапазон номинальных диаметров 50 - 700мм
Номинальная температура 130 0С
Максимальное давление 1,6МПа
Тип присоединения ГОСТ 12820-80
Материалы задвижек поворотных межфланцевых "Баттерфляй" V.I.T.
Корпус-Серый чугун
Диск-Нержавеющая сталь
Шпиндель-Нержавеющая сталь
Прокладка-EPDM
Ручка-Сталь
Фиксатор-Сталь

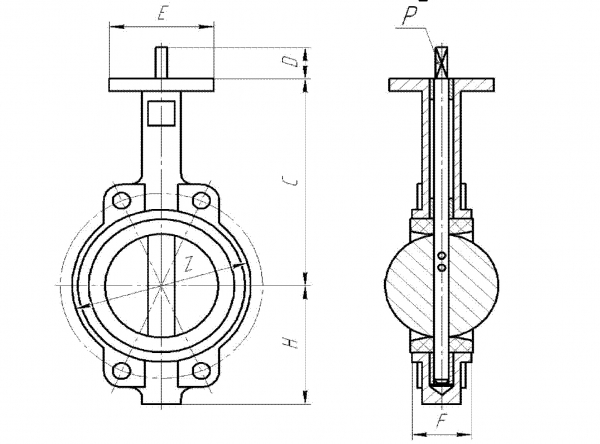

Габаритные размеры, мм
Ду | А | С | D | E | F | G | H |
50 | 53 | 145 | 32 | 77 | 42 | 13 | 80 |
65 | 65 | 160 | 32 | 77 | 45 | 13 | 89 |
80 | 79 | 165 | 32 | 77 | 45 | 13 | 95 |
100 | 105 | 185 | 32 | 92 | 52 | 16 | 114 |
125 | 124 | 200 | 32 | 92 | 54 | 19 | 127 |
150 | 156 | 210 | 32 | 92 | 56 | 19 | 139 |
200 | 203 | 245 | 45 | 115 | 60 | 22 | 175 |
