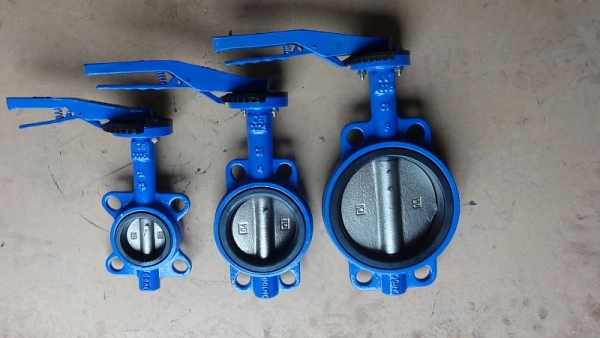

Задвижка Баттерфляй Vitech Ду50 Ру16 (Словакия) диск чугунный

Задвижка Баттерфляй Vitech Ду50 Ру16 (Словакия) диск чугунный
Товар был добавлен в наш каталог Среда, 01 Апреля 2020
730,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара

 Специалисты компании Арматек могут вам предложить Задвижку Баттерфляй Vitech Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400 Ру16 тарже они могут называться : Клапан Баттерфляй, затвор Баттерфляй, Заслонка Баттерфляй, затвор поворотный дисковый Баттерфляй, задвижка межфланцевая Баттерфляй,

Область применения задвижек Баттерфляй Vitech

Задвидка баттерфляй Vitech преминяется для перекрытия потока рабочей среды перемещаемой по трубопроводам таких как: воды, воздуха, газа, газообразных сред, пара и пр.

Задвижка баттерфляй Vitech устанавливается на трубопроводе  в любом положении и между  ответными фланцами как плоскими  ГОСТ 12820-80 так и воротниковыми ГОСТ 12821-80 как  без использования дополнительных уплотнений (резиновое или другое уплотнение на задвижках баттерфляй фирмы Vitech корпуса. а это EPDM (резина), PTFE (фторопласт) и много других одновременно выполняет роль уплотнений).
Чтобы отцентровать задвижку баттерфляй Vitech на трубопроводе между фланцами на ее корпусе есть специальные проушины с отверстиями, через которые можно установить задвижку баттерфляу ровно между фланцев пропусив стяжные болты или шпильки.

Технические характеристики задвижек Баттерфляй Vitech (Словакия).

  • Диапазон условных проходов от Ду 40 до Ду 600
  • Номинальная температура рабочей среды t 130 0С
  • Максимальное давление Ру 1,6МПа
  • Тип присоединения ГОСТ 12820-80 или ГОСТ 12821-80

Материалы задвижек Баттерфляй Vitech (Словакия)

  • Корпус  Баттерфляя      Серый чугун
  • Диск          Ковкий чугун или Нержавеющая сталь (20Х13)
  • Шпиндель  Нержавеющая сталь (20Х13)
  • Прокладка  EPDM (Резина)
  • Ручка         Чугун
  • Фиксатор   Сталь

Габаритные размеры задвидек Баттерфляй Vitech (Словакия) мм

Ду

А

С

D

Е

F

G

H

50 53 145 32 77 42 13 80
65 65 160 32 77 45 13 89
80 79 165 32 77 45 13 95
100 105 185 32 92 52 16 114
125 124 200 32 92 54 19 127
150 156 210 32 92 56 19 139
200 203 245 45 115 60 22 175






  Фахівці компанії Арматек можуть вам запропонувати Засувку Батерфляй Vitech
(затвор, клапан) Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400
Ру16
Область застосування засувок поворотних міжфланцеве Батерфляй Vitech
Задвижка батерфляй застосовуеться для перекриття потоку робочого середовища
переміщуваної по трубопроводах таких як: води, повітря, газу, газоподібних середовищ,
пара тощо.

 Засувка батерфляй Vitech встановлюється на трубопроводі в будь-якому положенні і між відповідними фланцями як плоскими ГОСТ 12820-80 так і комірцевими ГОСТ 12821-80 як без використання додаткових ущільнень (гумове або інше ущільнення на засувках батерфляй фірми Vitech корпусу. А це EPDM (гума), PTFE (фторопласт) і багато інших одночасно виконує роль ущільнень). Щоб відцентрувати засувку батерфляй Vitech на трубопроводі між фланцями на її корпусі є спеціальні вушка з отворами, через які можна встановити засувку батерфляєм рівно між фланців пропускна стяжні болти або шпильки.




Изображения
  • Задвижка Баттерфляй Vitech Ду50 Ру16 (Словакия) диск чугунный
  • Задвижка Баттерфляй Vitech Ду50 Ру16 (Словакия) диск чугунный
