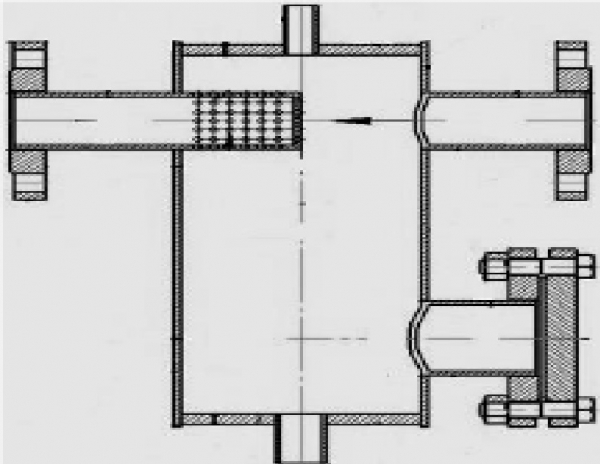

Грязевик — установка для очистки фильтрации от нерастворимых примесей; узел трубопровода c изменением потока воды и фильтром в виде сетки.
Виды грязевиков
Исходя из принципов действия различают несколько видов грязевиков:
-
инерционно-гравитационный;
-
сетчатого фильтрования;
-
магнитного осаждения.
Предназначение
Грязевик предназначен для очистки водных растворов от нерастворимых примесей, которые представляют собой магнитные частицы (продукты коррозии), а также от частиц песка, глины, органики, накипи, которые попали из естественного источника или образовались в результате использования воды в технологическом процессе.
Грязевики применяются в тепловых сетях и самостоятельных котельных, а также на предприятиях всех отраслей промышленности и объектах народного хозяйства, где эксплуатируются системы:
-
теплоснабжения;
-
охлаждения;
-
холодного, горячего и оборотного водоснабжения.
Грязевики рассчитаны на рабочее давление до 2,5МПа и на работу при температурах до 1500С. Грязевики устанавливаются перед:
-
теплообменниками;
-
газовыми прямоточными модульными котлами;
-
оборудованием;
-
арматурой (насосы, трехходовые клапаны, дроссельные заслонки, счетчики воды и др.);
-
на трубопроводах подпитки;
-
на циркуляционных трубопроводах;
-
после артезианских скважин перед баками (емкостями) технической воды.
