Манометр МП4-У технический общего назначения Ду160 Ру16

Манометр МП4-У технический общего назначения Ду160 Ру16
Товар был добавлен в наш каталог Среда, 04 Марта 2020
438,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара

У компании Арматек вы мошите преобрести манометр МП4-У технический общего назначения Ду160 Ру6, Ру10, Ру16

Манометр МП4-У технический общего назначения Ду160 предназначены для измерения избыточного и вакуумметрического давления, некристаллизующихся жидкостей, пара, газа, кислорода, ацетилена, хладонов. Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.



Принцип действия манометра МП4-У технического общего назначения Ду160 основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента.Используется два вида чувствительного элемента: на пределы до 100кгс/см2 включительно - одновитковая манометрическая пружина; напределы более 100 кгс/см2 полуторавитковая пружина. Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное вращательное движение стрелки по шкале.



ПРАВИЛА ЭКСПЛУАТАЦИИ МАНОМЕТРОВ МП4-У
• Осуществление монтажа и демонтажа производится только при отсутствии давления в трубопроводе.Необходимо производить монтаж с помощью гаечного ключа за штуцер. Крутящий момент должен быть не выше 20 Нм.
• С целью уплотнения соединения присоединения манометра МП4-У технического общего назначения Ду160 к источнику давления используйте уплотнительные кольца(фторопластовые или медные).
Использование для этой цели подмоточных материалов –недопустимо!
• Подвод давления производится трубопроводами, внутренний диаметр которых должен быть не менее 3 мм.Необходимо осуществлять подачу давления плавно, равномерно.В процессе изменения подаваемого давления его скорость не должна превышать 10% шкалы в секунду.
• Не производить монтаж/демонтаж за корпус прибора! Недопустимо прикладывать усилие к корпусу!
• Установка манометра МП4-У технического общего назначения в обязательном порядке производится через отсечной кран 11б18бк или клапан.Окончательная установка прибора должна соответствовать нормам необходимым для его функционирования: корпус должен быть расположен вертикально (допустимо отклонение не больше ±5° в любую сторону), или соответственно знаку рабочего положения на циферблате.
• При условии измерения давления сред с температурой,которая выше максимально допустимой, требуется перед прибором установить отвод-охладитель. В этом случае будет максимально снижена погрешность показаний прибора в условиях влияния температуры.Манометр не подлежит дальнейшей эксплуатации, если:
• прибор не функционирует;
• имеются повреждения стекла;
• движение стрелки скачкообразно, или после измерения стрелка не возвращается в исходное положение (нулевая отметка);
• наблюдается превышение допустимой нормы погрешности показаний.
Если давление отсутствует, стрелка в норме возвращается к нулевой отметке. Отклонение от«0» допустимо в соответствии с предельным значением класса точности прибора. Если отклонение стрелки выходит за пределы этого участка это говорит о том, что прибор неисправен.


Пределы измеряемого давления в кгс/см2:
Манометр МП4-У: От 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600

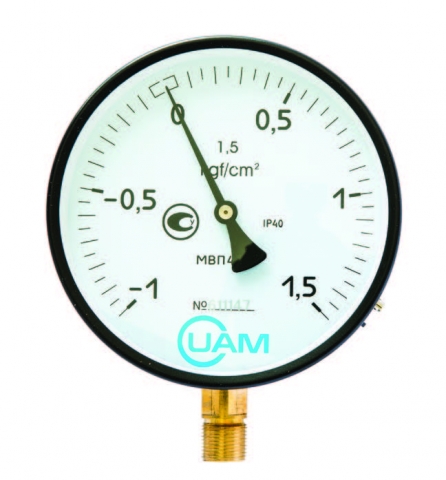

Мановакуометр МВП4-У: От -1 до 0,6; 1,5; 3; 5; 9;15; 24

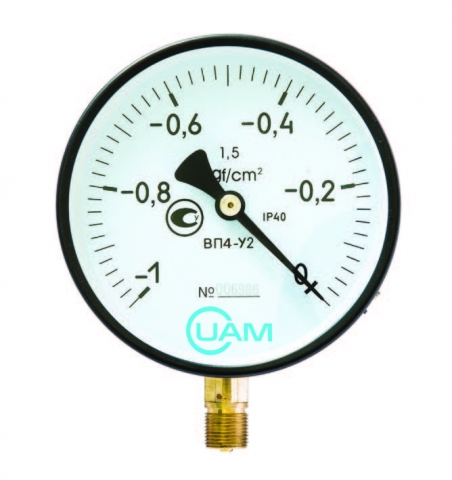

Вакуометр ВП4-У: От -1 до 0
• Единицы измерения манометра МП4-У можно заказать в: МПа, кгс/см2, бар
• С демпфером
• С осевым штуцером (ОШ)
• С радиальным штуцером (РШ)
• С передним фланцем
• С задним фланцем

Изображения
  • Манометр МП4-У технический общего назначения Ду160 Ру16
  • Манометр МП4-У технический общего назначения Ду160 Ру16
  • Манометр МП4-У технический общего назначения Ду160 Ру16
