Счётчик воды (водосчётчик, водомер) —прибор учёта, предназначенный для измерения количества объема проходящего через данное сечение за единицу времени(расход воды). Чаще всего объём воды измеряют в кубических метрах -м3
Принцип работы водосчетчиков (механических, тахометрических) состоит в подсчете количества вращений крыльчатки, находящейся внутри счетчика, и вращающейся под давлением потока воды. Механизм счетчиков, отвечающих за точность показаний, расположен в отдельной части, которая изолирована от попадания в него воды.
Наименование | Ду | |
Счётчик «Gross» MTW – 25 гор. | 25 | |
Счётчик «Gross» MTW – 32 гор | 32 | |
Счётчик «Gross» MTW – 40 гор | 40 | |
Счётчик «Gross» MTW – 50 гор фланцевый |
50 | |
Счётчик «Gross» MTW – 50 гор муфтовый |
50 | |
Счётчик «Gross» MTW – 65 гор | 65 | |
Счётчик «Gross» MTW – 80 гор | 80 | |
Счётчик «Gross» MTW – 100 гор | 100 | |
Счётчик «Gross» MTW – 150 гор | 150 | |
Счётчик «Gross» MTW – 200 гор | 200 |
Преимущества и отличительные особенности счётчиков:

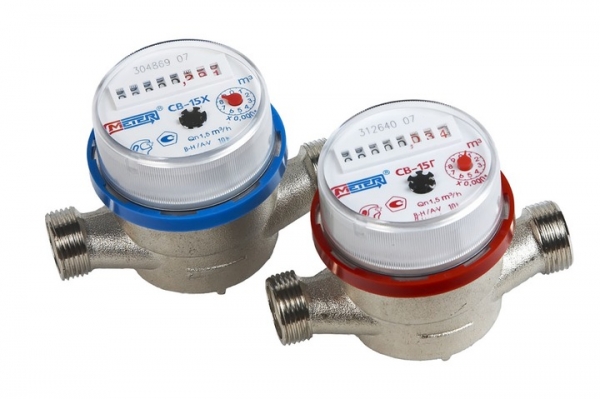

- многоструйные счётчики с крыльчаткой и пятиразрядным счётным механизмом
- водозащищённая герметичная конструкция счётного устройства счётчиков оснащена механизмом передачи вращения от крыльчатки посредством магнитной муфты (сухоход)
- полностью герметичный счётный механизм, исключающий возможность попадания конденсата на цифровую шкалу счётчиков
- счётчики оборудованы защитой от внешнего магнитного воздействия, которая расположена в глубине металлического корпуса
- корпус счётчиков изготовлен из чугуна
- внутренние детали счетчиков, соприкасающиеся с водой, изготовлены из материалов, не подлежащих коррозии
- наличие откидной крышки, которая защищает счётный механизм от повреждений при установке и эксплуатации приборов
- антикоррозионное покрытие металлических частей счетчиков
- современный привлекательный дизайн, удобные компактные размеры, небольшой вес счётчиков
- при производстве счётчиков использованы только высококачественные материалы, что обеспечивает надежную и непрерывную работу приборов
- метрологические характеристики счётчиков соответствуют ДСТУ 3580, класс В (при установке на горизонтальных трубопроводах шкалой вверх) и классу А (при установке в любом другом положении)
- счётчики внесены в Государственный реестр Украины под № 2207
- установка счётчиков производится на горизонтальных участках трубопровода
- необходимая для установки счётчиков соединительная арматура поставляется по запросу
Технические характеристики | Ед.изм. | 15 | 20 | 25 | 32 | 40 | 50 | 50F |
Номинальный диаметр счётчика, DN | мм | 15 | 20 | 25 | 32 | 40 | 50 | |
Максимальный расход, Qmax | м3/ч | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 | 30,0 | |
Номинальный расход, Qn | м3/ч | 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | 15,0 | |
Переходной расход, Qt | м3/ч | 0,12 | 0,20 | 0,28 | 0,48 | 0,80 | 1,2 | |
Минимальный расход, Qmin | м3/ч | 0,03 | 0,05 | 0,07 | 0,14 | 0,20 | 0,3 | |
Порог чувствительности, не более | л | 15 | 20 | 40 | ||||
Температура измеряемой воды | С | 5-30(Х), 30-90(Г) | ||||||
Максимальное рабочее избыточное давление измеряемой воды |
МПа | 1,0 | ||||||
Потеря давления, не более | МПа | 0,1 | ||||||
Ёмкость счётного устройства | м3 | 99999 | ||||||
Цена деления счётного устройства | л | 0,05 | 0,5 | |||||
Масса без монтажных штуцеров | кг | 1,36 | 1,55 | 2,0 | 2,25 | 4,4 | 6,8 | 11,5 |
Масса с монтажными штуцерами | кг | 1,45 | 1,73 | 2,45 | 3,31 | 5,49 | 7,27 | - |

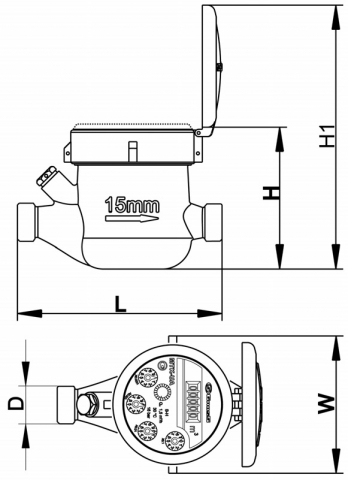

Длина без монтажных штуцеров, L1 | мм | 165 | 190 | 260 | 260 | 300 | 300 | 280 |
Высота счётчика, H | мм | 106 | 106 | 115 | 115,5 | 142 | 177 | 181,5 |
Высота счётчика, H1 | мм | 191 | 191 | 206 | 206 | 256 | 292 | 300 |
Ширина счётчика, W | мм | 94 | 94 | 98 | 98 | 122 | 145 | 165 |
Номинальный диаметр резьбового соединения счётчика, G1 |
дюйм | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | F |
Номинальный диаметр резьбового соединения монтажных штуцеров, G2 |
дюйм | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
D=165 D1=125 |
Преимущества и отличительные свойства счётчиков:

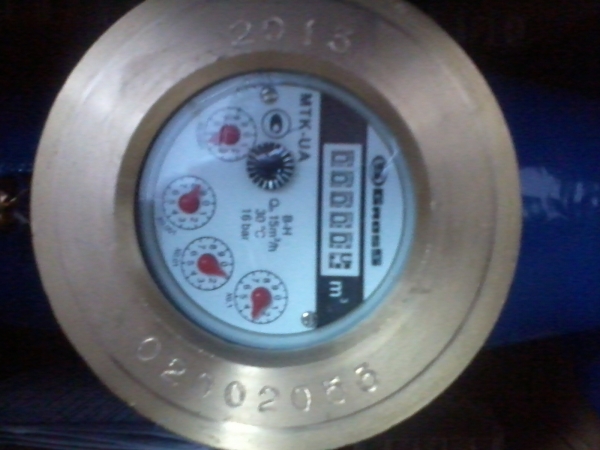

- Турбинный счётчик с шестиразрядным роликовым счётным механизмом и двумя круговыми шкалами
- Установка счётчика производится на горизонтальных участках трубопровода
- Корпуса счетчиков выполнены из чугуна и имеют фланцы согласно ДСТУ ISO 7005-2 для присоединения к трубопроводу.
- Герметичный механизм счётного устройства счётчика с передачей вращения от турбины посредством магнитной муфты (сухоход)
- Метрологические характеристики счётчиков соответствуют ДСТУ 3709.1-98, классу В (при установке на горизонтальных участках трубопровода шкалой вверх)
- Счётчик внесён в Государственный реестр Украины под № У2995
- Счётчик защищён от внешнего магнитного воздействия
Технические характеристики счетчиков воды многоструйных крыльчатых WPK-UA, WPW-UA
Технические характеристики | Ед.изм. | 50 | 65 | 80 | 100 | 150 | 200 |
Номинальный диаметр счётчика, DN | мм | 50 | 65 | 80 | 100 | 150 | 200 |
Максимальный расход, Qmax | м3/ч | 30 | 50 | 80 | 120 | 300 | 500 |
Номинальный расход, Qn | м3/ч | 15 | 25 | 40 | 60 | 150 | 250 |
Переходной расход, Qt | м3/ч | 3 | 5 | 8 | 12 | 30 | 50 |
Минимальный расход, Qmin | м3/ч | 0,45 | 0,75 | 1,20 | 1,80 | 4,50 | 7,50 |
Порог чувствительности, не менее | м3/ч |
0,1 |
0,15 | 0,25 | 0,4 | 1,0 | 1,5 |
Температура измеряемой воды | С | 5 - 30 (WPK-UA), 30- 90 (WPW-UA) | |||||
Максимальное рабочее избыточное давление измеряемой воды |
МПа | 1,6 | |||||
Потеря давления, не более | МПа | 0,1 | |||||
Ёмкость счётного устройства | м3 | 999999,999 | 9999999,99 | ||||
Цена деления счётного устройства | м3 | 0,001 | 0,01 | ||||
Масса счётчика | кг | 12 | 14 | 16 | 19 | 40 | 52 |
Длина счётчика, L | мм | 200 | 200 | 225 | 250 | 300 | 350 |
Высота счётчика, H | мм | 232 | 242 | 252 | 262 | 325 | 355 |
Высота счётчика, H1 | мм | 303 | 313 | 328 | 333 | 418 | 426 |
Диаметр фланца, D | мм | 165 | 185 | 200 | 220 | 285 | 340 |
Диаметр расположения соедините- льных отверстий фланца, D1 |
мм | 125 | 145 | 160 | 180 | 240 | 295 |
Количество и диаметр соедините- льных болтов фланца, nxM |
nxM | 4хМ16 | 8хМ16 | 8хМ20 | 12хМ20 |
Межповерочный интервал для счётчиков холодной и горячей воды - не более 4-х лет
