Счётчик воды (водосчётчик, водомер) —прибор учёта, предназначенный для измерения количества объема проходящего через данное сечение за единицу времени(расход воды). Чаще всего объём воды измеряют в кубических метрах -м3
Принцип работы водосчетчиков (механических, тахометрических) состоит в подсчете количества вращений крыльчатки, находящейся внутри счетчика, и вращающейся под давлением потока воды. Механизм счетчиков, отвечающих за точность показаний, расположен в отдельной части, которая изолирована от попадания в него воды.
Наименование |
Ду |
|
Счётчик "Gross" ETR - UA 1.5 хол. |
15 |
|
Счётчик "Gross" ETR - UA 1.5 гор. |
15 |
|
Счётчик "Gross" ETR - UA 2.5 хол. |
20 |
|
Счётчик "Gross" ETR – UA 2.5 гор. |
20 |
|

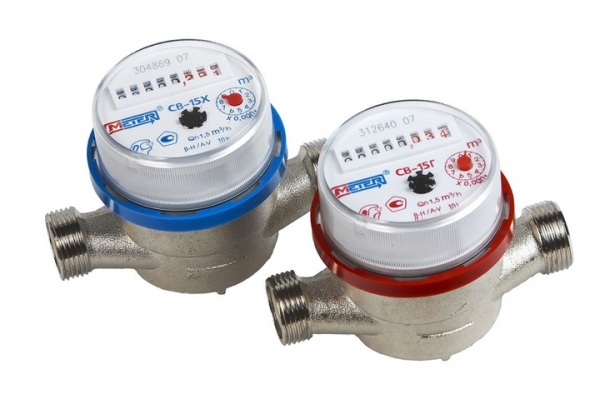

Счетчики воды, крыльчатые ETR-UA одноструйные предназначены для измерения объема холодной и горячей воды, протекающей по трубопроводу, при рабочем давлении в водопроводной сети не более 1,0 МПа.
Преимущества и отличительные особенности счётчиков:
-
-
одноструйные счётчики с крыльчаткой и пятиразрядным счётным механизмом
-
передняя панель счётчиков, защитная откидная крышка и наружное зажимное кольцо, для удобства при снятии показаний и пломбировании, поворачиваются на 360° вокруг оси
-
водозащищённая герметичная конструкция счётного устройства счётчиков оснащена механизмом передачи вращения от крыльчатки посредством магнитной муфты (сухоход)
-
полностью герметичный счётный механизм, исключающий возможность попадания конденсата на цифровую шкалу счётчиков
-
счётчики оборудованы двойной защитой от внешнего магнитного воздействия, которая расположена в глубине металлического корпуса
-
корпус счётчиков может быть изготовлен из чугуна, стали или из латуни
-
внутренняя перегородка, между рабочей крыльчаткой и счётным механизмом, изготовлена из латуни
-
в зависимости от исполнения счётчиков или требований заказчика, возможна установка устройства формирования импульсных сигналов для систем дистанционного снятия показаний
-

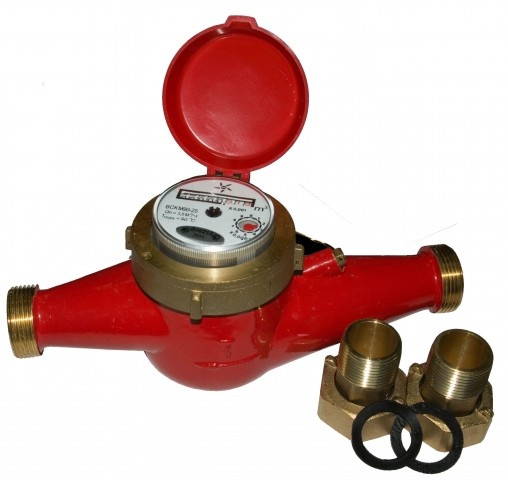

наличие откидной крышки, которая защищает счётный механизм от повреждений при установке и эксплуатации приборов
-
антикоррозионное покрытие металлических частей счетчиков
-
монтажная длинна счетчиков, может быть 80 или 110 мм, в зависимости от требований заказчика
-
современный привлекательный дизайн, удобные компактные размеры, небольшой вес счётчиков
-
при производстве счётчиков использованы только высококачественные материалы, что обеспечивает надежную и непрерывную работу приборов
-
метрологические характеристики счётчиков соответствуют ДСТУ 3580, класс В (при установке на горизонтальных трубопроводах шкалой вверх) и классу А (при установке в любом другом положении)
-
счётчики внесены в Государственный реестр Украины под № 2064
-
установка счётчиков производится как на горизонтальных, так и на вертикальных участках трубопровода
Технические характеристики
Ед.изм.
15/80
15/110
20/130
Номинальный диаметр счётчика, DN
мм
15
20
Максимальный расход, Qmax
м3/ч
3,0
5,0
Номинальный расход, Qn
м3/ч
1,5
2,5
Переходной расход, Qt
м3/ч
0,12/0,15*
0,20/0,25*
Минимальный расход, Qmin
м3/ч
0,03/0,06*
0,05/0,10*
Порог чувствительности, не более
л
10/15*
15/25*
Температура измеряемой воды
С
5-30(Х), 30-90(Г)
Максимальное рабочее избыточное
давление измеряемой водыМПа
1,0
Потеря давления, не более
МПа
0,1
Ёмкость счётного устройства
м3
99999
Цена деления счётного устройства
л
0,05
Масса без монтажных штуцеров
кг
0,54
0,57
0,65
Масса с монтажными штуцерами
кг
0,74
0,77
0,95
Длина без монтажных штуцеров, L1
мм
80
110
130
Длина с монтажными штуцерами, L2
мм
160
190
230
Высота счётчика, H
мм
82
Ширина счётчика, B
мм
73
Номинальный диаметр резьбового
соединения счётчика, G1дюйм
3/4
1
Номинальный диаметр резьбового
соединения монтажных штуцеров, G2дюйм
1/2
3/4
