Счетчики воды NOVANOR ЛК

Счетчики  воды NOVANOR ЛК
Товар был добавлен в наш каталог Четверг, 13 Марта 2014
280,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара


Счётчик воды (водосчётчик, водомер) —прибор учёта, предназначенный для измерения количества объема проходящего через данное сечение за единицу  времени(расход воды). Чаще всего объём воды измеряют в кубических метрах -м

Принцип работы водосчетчиков (механических, тахометрических) состоит в подсчете количества вращений крыльчатки, находящейся внутри счетчика, и вращающейся под давлением потока воды. Механизм счетчиков, отвечающих за точность показаний, расположен в отдельной части, которая изолирована от попадания в него воды.



Наименование Ду

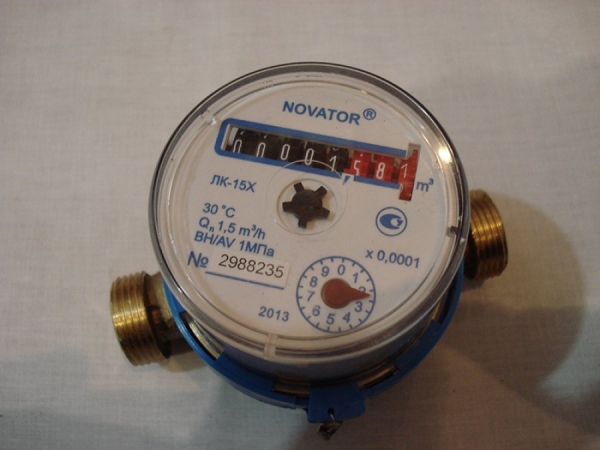

Счётчик "Novator" ЛК-1.5 хол 15

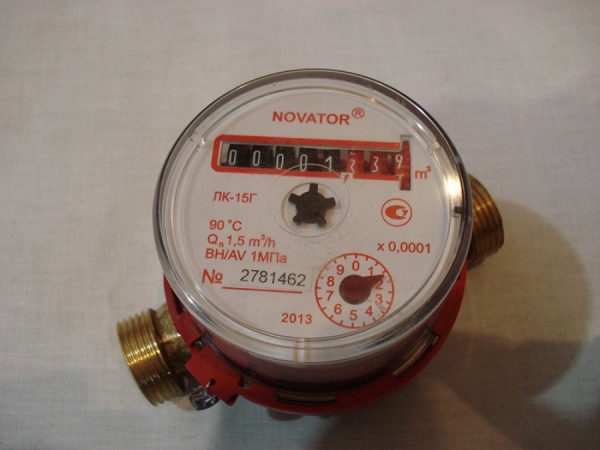

Счётчик "Novator" ЛК-1.5 гор 15
Счётчик "Novator" ЛК-2.5 хол 20





Счетчики воды крыльчатые ЛК, предназначены для измерения объема протекающей через них питьевой воды или горячей воды в системах горячего водоснабжения протекающей под давлением не более 1 МПА и для температур от 5°С до 30°С и от 30°С до 90°С с поворачиваемым счетным механизмом для удобного считывания в любом положении.



Счетчики снабжены счетным механизмом, имеющим магнитную связь с крыльчатым устройством. Подвеска крыльчатки – камни агатовые ПАС или корундовые ПКС.

Материалы деталей, соприкасающиеся с проточной водой, изготовлены из полипропилена 01020-16, не снижают качества воды и устойчивы к ее воздействию.
Корпус – латунь ЛЦ40С. Ресурс – 12 лет.
Гарантия – 18 месяцев со дня ввода в эксплуатацию.

Счетчики воды ЛК-15 стойкие к влиянию магнитного поля напряженностью 50 – 100 мТл в соответствии с условиями ДСТУ 3580-97.


ТЕХНИЧЕСКИЕ ДАННЫЕ:
Диаметр условного прохода Ду, мм 15
Класс и рабочее положение BN/AV
Температура воды, °С
 - горячей воды 30-90
 - холодной воды 5-30
Объемные расходы воды м3/час:
- минимальный (Qmin)
- переходной (Qt)
- номинальный (Qn)
- максимальный (Qmax)

0,03/0,06
0,12/0,15
1,5
3,0

Передаточный коэффициент (К), м3/имп 6,9228х10-6
Емкость счетного механизма , м3 99999
Наименьшая цена деления счетного механизма, м3 0,0001
Граница допустимой относительной погрешности, %, в границах расхода Х    Г
- от Qmin (включительно) до Qt ±5   ±5
- от Qt (включительно) до Qmax ±2   ±3
Порог чувствительности, м3/час., не более 0,015/0,03
Потеря давления при Qmax, МПа, не более 0.1
Подвеска крыльчатки:
Камни агатовые ПАС или корундовые ПКС, шт.

7
Габаритные размеры, не более:
 - длина (без переходника), мм 110
 - длина с монтажными штуцерами, мм 190
 - ширина, мм 80
 - высота, мм 85
Номинальный диаметр резьбового соединения G3/4-В
Масса, кг
 - счетчика 0.65
 - счетчика с монтажным комплектом 1.0



Счетчик воды крыльчастый ЛК предназначенный для измерения объема питьевой воды по ГОСТ 2874-82 (ЛК-DN Х) или горячей воды в системах горячего водоснабжения (ЛК-DN Г), что протекает через него при давлении до 1,0 Мпа.

Счетчик отвечает требованиям ДСТУ 3580-97 и техническим условиям ТУ В 33.2-22987900-012-2003.

Счетчик имеет защиту от действия постоянного магнитного поля, которое создается постоянным магнитом с магнитной индукцией на поверхности от 50 до 100 мтл, общей площадью до 60 см2.

Детали счетчиков изготовлении из латуни – ЛЦ40С и стойких пластмасс, обеспечивают продолжительный срок службы.


ТЕХНИЧЕСКИЕ ДАННЫЕ:


значение параметра

наименование параметра

ЛК-25Х ЛК-25Г ЛК-32Х ЛК-32Г
Диаметр условного прохода (DN), мм 25 25 32 32
Класс и рабочее положение ВН АН ВН АН
Температура воды, °С От 5
до 30
От 30
до 90
От 5
до 30
От 30
до 90
Номинальное давление, МПа 1,0 1,0 1,0 1,0
Объемные затраты воды,м3/ч:
- минимальная (Qmin)
- переходная (Qt)
- номинальная (Qn)
- максимальная (Qmax)

0,07
0,28
3,5
7,0

0,14
0,35
3,5
7,0

0,12
0,48
6,0
12,0

0,24
0,6
6,0
12,0
Передаточный коэфициент (К),м3/імп 1,7436 х10-5 1,7436 х10-5 2,1923 х10-5 2,1923 х10-5
Емкость счетного механизма, м2 99999 99999 99999 99999
Наименьшая цена деления счетного механизма, м3 0,0001 0,0001 0,0001 0,0001
Граница допустимой относительной погрешности, %, в границах затрат
- от Qmin (включительно) до Q t
- от Qt (включительно) до Qmax
±5
±2
±5
±3
±5
±2
±5
±3
Порог чувствительности, м3/год., не более 0,035 0,07 0,06 0,12
Потеря давления при Qmax, МПа, не более 0.1 0.1 0.1 0.1
Подвеска крыльчатки:
Камни агатовые ПАС или корундовые ПКС, шт.
7 7 7 7
Средний полный срок службы, лет 12 12 12 12
Габаритные размеры, мм, не большее:
- длина
- длина с монтажными штуцерами
- ширина
- высота

260
380
105
140

260
380
105
140

260
380
105
140

260
380
105
140
Номинальный диаметр резьбового соединения G1 1/4 -B G1 1/4 -B G1 1/4 -B G1 1/4 -B
Масса счетчика, кг, не большее
Масса счетчика с монтажным комплектом, кг, не большее
3,6
4,0
3,6
4,0
3,6
4,0
3,6
4,0
Изображения
  • Счетчики  воды NOVANOR ЛК
  • Счетчики  воды NOVANOR ЛК
  • Счетчики  воды NOVANOR ЛК
  • Счетчики  воды NOVANOR ЛК
