Счетчики КВ и КВБ

Счетчики  КВ и КВБ
Товар был добавлен в наш каталог Четверг, 13 Марта 2014
220,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара


Счётчик воды (водосчётчик, водомер) —прибор учёта, предназначенный для измерения количества объема проходящего через данное сечение за единицу  времени(расход воды). Чаще всего объём воды измеряют в кубических метрах -м

Принцип работы водосчетчиков (механических, тахометрических) состоит в подсчете количества вращений крыльчатки, находящейся внутри счетчика, и вращающейся под давлением потока воды. Механизм счетчиков, отвечающих за точность показаний, расположен в отдельной части, которая изолирована от попадания в него воды.



Наименование Ду
Счётчик "Луцк" КВ-1.5 хол 15
Счётчик "Луцк" КВ-1.5 гор. 15
Счётчик "Луцк" КВ-2.5 хол. 20

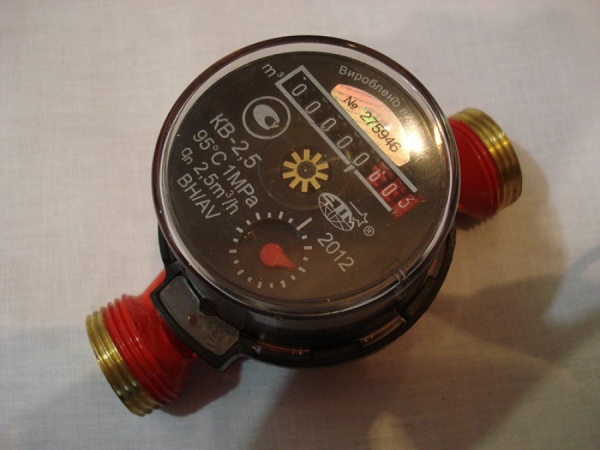

Счётчик "Луцк" КВ-2.5 гор 20
Счётчик «Луцк» КВБ-10 хол. 40

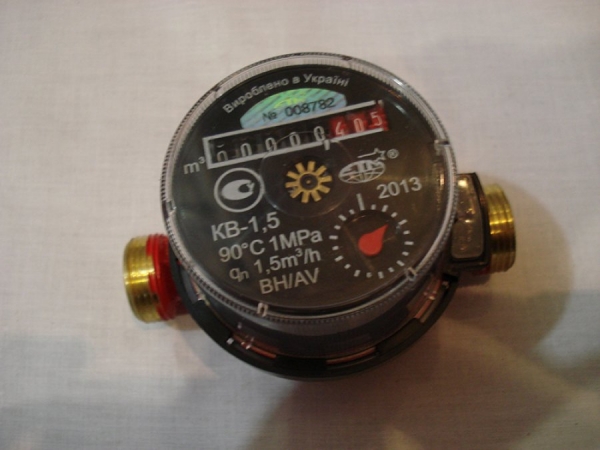

СЧЁТЧИК ВОДЫ КРЫЛЬЧАТЫЙ КВ-1,5

ТУ У 3.48-00225644-017-94

Предназначен для измерения объема питьевой воды или объема горячей воды в системах горячего водоснабжения при индивидуальном водопотреблении.

Применяется для учета, в том числе коммерческого, потребляемой воды в промышленной и коммунально-бытовой сферах а также для контроля технологических процессов.

Соответствуют ISO 4064-1:1993(Е).

В комплекте поставляется комплект монтажных частей: штуцер 2 шт., гайка 2 шт., прокладка 2 шт.


Номинальный диаметр DN 15
Диапазон рабочих температур измеряемой воды, °С:
- холодной от 5 до 40
- горячей от 30 до 90
или
от 30 до 130
Номинальное давление измеряемой воды, МПа не более 1
Рабочее положение* H,V
Класс В А
Порог чувствительности, м3/ч, не более 0,012 0,030
Расход воды, м3/ч, для класса:
- минимальный, qmin 0,03 0,06
- переходный, qt 0,12 0,15
- номинальный, qn 1,5 1,5
- максимальный, qmax 3,0 3,0
Наибольший объём воды за сутки, м3 37,5
Наименьшая цена деления отсчетного устройства, м3 0,0001
Пределы допускаемой относительной погрешности, %, в поддиапазоне расходов:
- от qmin до qt (исключая) ±5
- от qt (включительно) до qmax:
- для холодной воды ±2
- для горячей воды ±3
Потеря давления, МПа, не более 0,1
Передаточный коэффициент, м3/имп. 0,346 * 10-5
Материал корпуса латунь
Масса, кг, не более 0,59
*Примечание:
Под горизонтальным рабочим положением (обозначение "Н") следует понимать установку счётчика на горизонтальном участке водопроводной трубы с горизонтальной ориентацией шкалы.
Под вертикальным рабочим положением (обозначение "V") - установка счётчика на вертикальном участке трубы или на горизонтальном участке трубы с вертикальной ориентацией шкалы.



Габаритный чертёж счётчика холодной и горячей питьевой воды квартирного крыльчатого КВ-1,5 Габаритный чертёж квартирного крыльчатого счётчика холодной и горячей питьевой воды КВ-1,5

Изображения
  • Счетчики  КВ и КВБ
  • Счетчики  КВ и КВБ
  • Счетчики  КВ и КВБ
  • Счетчики  КВ и КВБ
