Счётчик воды (водосчётчик, водомер) —прибор учёта, предназначенный для измерения количества объема проходящего через данное сечение за единицу времени(расход воды). Чаще всего объём воды измеряют в кубических метрах -м3
Принцип работы водосчетчиков (механических, тахометрических) состоит в подсчете количества вращений крыльчатки, находящейся внутри счетчика, и вращающейся под давлением потока воды. Механизм счетчиков, отвечающих за точность показаний, расположен в отдельной части, которая изолирована от попадания в него воды.
Наименование | Ду | Без НДС | С НДС |
Счетчик СТВ 65 | 65 | 1944.00 | |
счетчик СТВ 80 | 80 | 2000.00 | |
счетчик СТВ 100 | 100 | 4500.0 |

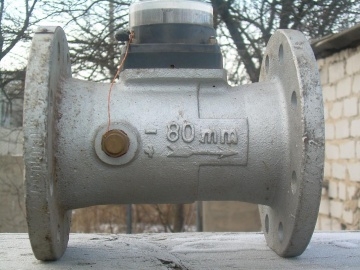

СТВ-65, СТВ-80, СТВ-100.

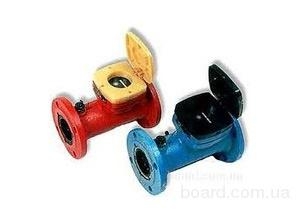

Для измерения объема протекшей воды в трубопроводах больших диаметров используются турбинные водосчетчики марки СТВ-СТВГ. Эти приборы имею одинаковый принцип работы, когда протекающая вода воздействует на турбинку, вращение оси которой через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды прошедшей через счетчик. Водомеры марки СТВ(Г) зарекомендовали себя как надежные, приспособленные для эксплуатации в наших сетях водо- и теплоснабжения, вода в которых зачастую не соответствует требованиям. В то же время цена на эти приборы остается одной из самых низких на рынке.
Прибор | Максим. тем-ра воды,°С | Давле- ние, мПа | Мин. расход, м3/ч | Мин. расход, м3/ч | Макс. расход, м3/ч | Монтаж длина, мм | Масса, Кг |
СТВ-65 | 40 | 1 | 1,2 | 350 | 70 | 260 | 14,5 |
СТВГ-65 | 90 | 1 | 1,2 | 30 | 60 | 260 | 14,5 |
СТВ-80 | 40 | 1 | 1,6 | 60 | 120 | 270 | 18,7 |
СТВГ-80 | 90 | 1 | 1,6 | 50 | 100 | 270 | 18,7 |
СТВ-100 | 40 | 1 | 2,4 | 90 | 180 | 300 | 23,0 |
СТВГ-100 | 90 | 1 | 2,4 | 80 | 160 | 300 | 23,5 |
СТВ-150 | 40 | 1 | 2,5 | 250 | 425 | 350 | 36,5 |
СТВГ-150 | 90 | 1 | 3,5 | 160 | 300 | 350 | 36,5 |
Пределы допускаемой относительной погрешности в интервале диапазона измерений, % |
|
- от Qmin до Qt | ±5% |
- от Qt (включительно) до Qmax | ±2% |
Потеря давления при наибольшем расходе, МПа | не более 0,1 |
Температура окружающего воздуха, °С | 5 - 50 |
Относительная влажность, % | до 80 при t = 35 °C |
