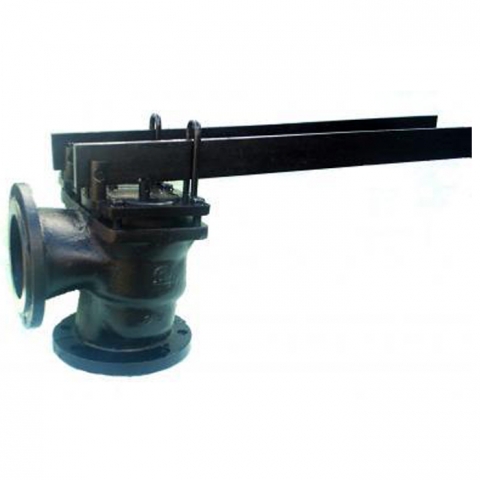

Клапан 17ч19бр Ру16 предохранительный двухрычажный

Клапан 17ч19бр  Ру16 предохранительный двухрычажный
Товар был добавлен в наш каталог Понедельник, 24 Февраля 2014
0,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара

Клапан 17ч19бр предохранительный рычажный предназначен для сброса среды при повышении давления сверх допу стимого на стационарных паровых и водогрейных котлах, резервуарах или трубопроводах при температуре до + 225 °С.

Клапан 17ч19бр изготавливают на условный диаметр 80, 125 и 150 мм.

Предохранительный клапан - это автоматическое устройство для сброса давления, приводимое в действие статическим давлением, возникающим перед клапаном, и характеризуется полным подъемом золотника за счет динамического действия выходящей из сопла струи сбрасываемой среды. После окончания сброса среды давление снижается до величины, меньшей чем при начале срабатывания клапана (давление закрытия).

Предохранительный клапан автоматически закрывается и остается закрытым до тех пор, пока в системе вновь не увеличится давление выше допустимого. Основной характеристикой предохранительного клапана является давление срабатывания и его пропускная способность, т.е. количество сбрасываемой среды в единицу времени при открытом клапане.

По виду нагрузки предохранительные клапаны делятся на грузовые (рычажные 17ч18бр и 17б19бр), у которых воздействие на золотник осуществляет груз непосредственно или через рычаг, и на пружинные, в которых давлению среды на золотник противодействует сила пружины.


Основные технические данные 17ч19бр

Рабочая среда: вода, пар и другие жидкие и газообразные среды нейтральные по отношению к серому чугуну.

Сброс среды: в атмосферу.

Температура рабочей среды: до 225 оС.

Температура окружающей среды: до + 50 оС.

Направление подачи рабочей среды: под золотник.

Коэффициент расхода, не менее:

для пара и других газообразных сред: 0,1;

для жидких сред - 0,05 при наименьшем внутреннем диаметре в проточной части седла, мм:

двухрычажгый клапан dc=40 для Ду 80, dc=70 для Ду 125, dc=90 для Ду 150.

Расчет пропускной способности: ГОСТ 24570-81.

Уплотнение в затворе: металл по металлу.

Присоединение к трубопроводу: фланцевое.

Установочное положение клапана: вертикальное крышкой вверх.


Состав и принцып работы клапана 17ч19бр

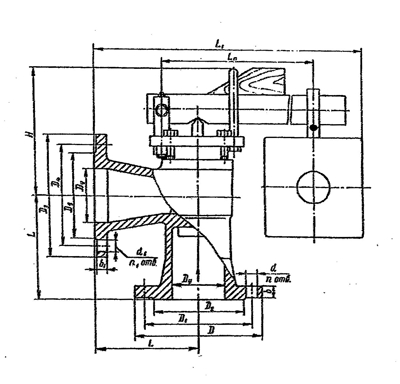

Клапан 17ч19бр состоит из следующих основных деталей: корпус, золотник, шпиндель, ось, рычаг, грузы, крышка.

При рабочем давлении среды клапан закрыт, золотник прижат к седлу (кольцо уплотнительное в корпусе) массой грузов подобранной на давление настройки Рн. При повышении давления в системе до величины полного открытия Рпо клапан автоматически откроется и сбросит избыток среды. При снижении давления в системе до величины закрытия Рз масса грузов превысит усилие давления среды действующего на площадь золотника и клапан закроется. Принудительный подрыв осуществляется путем подъема груза вручную.





Изображения
  • Клапан 17ч19бр  Ру16 предохранительный двухрычажный
  • Клапан 17ч19бр  Ру16 предохранительный двухрычажный
  • Клапан 17ч19бр  Ру16 предохранительный двухрычажный
  • Клапан 17ч19бр  Ру16 предохранительный двухрычажный
