Специалисты компании Арматек могут вам предложить вентиль чугунный запорный мембранный футерованный: полиэтиленом 15ч74п1м; фторопластом 15ч74п2м фланцевый Ду15 Ру16
Вентиль чугунный запорный мембранный футерованный: полиэтиленом 15ч74п1м; фторопластом 15ч74п2м фланцевый Ду15 Ру16 устанавливается на трубопровод в качечтве запорного устройства для открытия или закрытия трубопровода. Вентиль используеться для таких рабочих сред, как жидкая и газообразная коррозионная.
Вентиль чугунный запорный мембранный фланцевый футерованный (полиэтиленом 15ч75п1м, фторопластом 15ч75п2м).Ду25-50; Ру1,0МПа 15ч74п1м (2м):Ду15 Ру 1,6МПа 15ч76п1м (2м):Ду80-100 Ру 6,3МПа Среда - жидкая и газообразная коррозионная при температуре +60 oС (материал футеровки корпуса - полиэтилен), при температуре +110 oС (материал футеровки корпуса - фторопласт 42ЛД), при температуре +130 oС (материал футеровки корпуса - фторопласт 2М-Ж).
Клапан запорный (вентиль) – это конструктивный тип арматуры, в котором для перекрытия потока
рабочей среды запорный орган перемещается возвратно-поступательно вдоль центральной оси
уплотнительной поверхности корпуса.
Подвижным элементом вентиля является шпиндель, ввинчиваемый в резьбу неподвижной ходовой гайки,
расположенной в крышке или бугеле. Применение ходовой резьбы, обладающей свойствами
самоторможения, позволяет оставлять запорный орган в любом промежуточном положении без его
самопроизвольного изменения под действием давления.
По конструкции корпуса вентили подразделяются на проходные, угловые и прямоточные.
По способу герметизации подвижного соединения шпинделя с крышкой вентили подразделяются на
сальниковые и сильфонные.
По расположению ходовой резьбы вентили могут быть с выносной или с погружной резьбой.
К вентилям условно относят также конструкции арматуры с мембранным (диафрагмовым) запорным
органом.
Вентили получили широкое применение, когда к надежности и герметичности перекрытия потока рабочей среды предъявляются повышенные требования

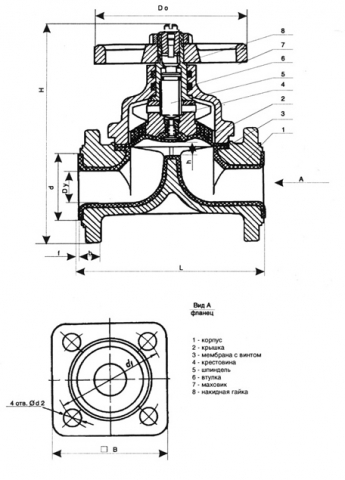

Размеры и габариты вентиля 15ч74п1м(2м) Ру16, 15ч75п1м(2м) Ру10,15ч76п1м(2м) Ру6,3
Вентиль чугунный запорный мембранный фланцевый футерованны:15ч74п1м(2м), 15ч75п1м(2м),15ч76п1м(2м)
|
Ру16,Ру10,Ру6,3 |
||||||
|
|
15ч74п1м(2м)Ру16 |
15ч75п1м(2м)Ру10 |
15ч76п1м(2м)Ру6,3 |
||||
Ду, мм. |
15 |
25 |
32 |
40 |
50 |
80 |
100 |
Строительная длинна L мм. |
130 |
160 |
180 |
200 |
230 |
310 |
350 |
Высота Н, мм. |
105 |
140 |
145 |
150 |
210 |
280 |
310 |
Масса, кг. |
3,1 |
6,5 |
9,2 |
9,5 |
13,2 |
29,0 |
41,0 |
Рабочая среда |
жидкая и газообразная корозионная |
||||||
Темперетура среды , 0С |
-15 до +60 (1м) от -15 до + 110 (2м) |
||||||
