Вентиль стальной 15с27нж Ру63

Вентиль стальной 15с27нж Ру63
Товар был добавлен в наш каталог Среда, 19 Февраля 2014
360,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара


   Вентиль стальной 15с27нж запорный, сальниковый предназначен для установки на трубопроводе в качестве запорного устройства.Вентиль 15с27нж применяется на трубопроводах для жидких и газообразных сред: вода, пар, нефтепродукты, газ с рабочей температурой от -40С до +400С.


Основные технические данные и параметры вентиля 15с27нж

Тип: вентиль (клапан) запорный сальниковый проходной.
Проход условный Ду: 15, 20, 25, 32, 40 мм.
Рабочее давление: 63 кг/см2 (6,3 МПа).
Герметичность вентилей: по классу С ГОСТ 9544.
Корпусные детали изготовляются из: стали 20.
Рабочая среда: вода, пар, нефтепродукты. Допускается применение на других рабочих средах, неагрессивных к материалам деталей вентилей.
Температура рабочей сореды: от -40 до 400 оС.
Присоединение к трубопроводу: фланцевое.
Управление: ручное.
Привод: ручной (маховик).

Описание и принцип работы вентиля 15с27нж

Использование вентилей 15с27нж в качестве регулирующих устройств не допускается, т.е. золотник должен быть опущен или поднят до упора. Вентиль 15с27нж, независимо от диаметра условного прохода (номинального размера), рассчитан на номинальное (условное) давление до Ру63 кг/см2.
Для предотвращения прохода рабочей среды между шпинделем и крышкой в сальниковой камере помещается сальниковая набивка, поджимаемая сальником -5 с помощью двух откидных болтов. Верхнее уплотнение клапана обеспечивает разгрузку сальникового узла при открытом затворе.
Закрытие клапана с ручным управлением, вращением маховика (штурвала) по часовой стрелке. При закрытии клапана золотник, получая поступательное движение через втулку резьбовую и шпиндель, перекрывает проход.

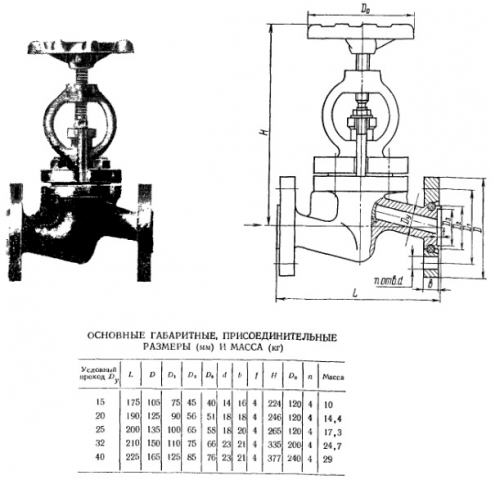

Размеры и габариты вентиля 15с27нж


Вентиль стальной запорный проходной 15с27нж

15с52нж9-с приемн.фл.; нж10-с приемн. и ответн фл.; нж11-под приварку

Ру63
Ду, мм. 15 20 25 32 40
Строительная длинна L мм. 175 190 200 210 225
Высота Н, мм. 216 238 266 322 342
Масса, кг. 6,5 8,73 10,80 15,67 17,50
Рабочая среда вода, пар
Темперетура среды , 0С до 400
