Специалисты компании Арматек могут вам предложить купить Вибратор глубинный ручной с гибким валом ИВ-116А, ИВ-117А, ИВ-113, ИВ-75, ИВ-115, ИВ-120, ИВ-105, ИВ-121, ЭПК-1300 и многии другие ,общего назначения.42В, 220В, 380В ПАО "Ярославский з-д "Красный маяк"

В строительстве вибратор глубинный ИВ-116А широко применяются для уплотнения бетонной смеси, уложенной в форму или в опалубку массива, а также в качестве побудителей при разгрузке материалов из бункеров, бадей и самосвалов

По способу применения различаются вибраторы наружные (прикрепляемые), поверхностные и внутренние (глубинные).

Кроме того, бывают вибраторы с круговыми и с направленными колебаниями. Питание вибраторов возможно от сети с напряжением 36 в и 380/220 в переменного трехфазного тока нормальной частоты (50 гц). Многие вибраторы имеют регулируемые дебалансы, что позволяет в широких пределах изменять величину возмущающей силы.

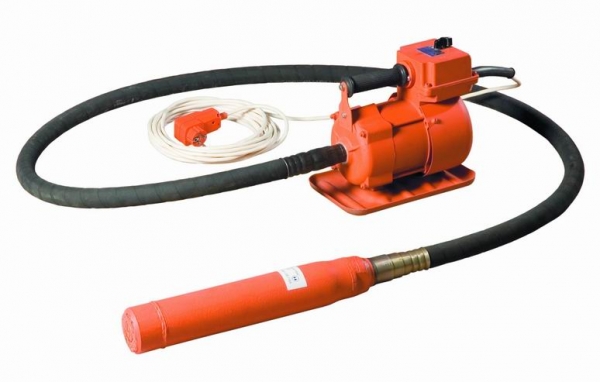

Вибратор глубинный ИВ-116А с гибким валом применяются для уплотнения   бетонной   смеси   в железобетонных конструкциях с шагом между стержнями     арматуры не  менее 55  мм.  Вибратор   (  293)    состоит   из   асинхронного электродвигателя  1 с      короткозамкнутым ротором,   гибкого   вала 2 и сменных возбудителей   колебаний    3 диаметром 51 и 76 мм. Электродвигатель       с охлаждением     наружным обдувом установлен   на    подставке   4 корытообразной     формы.   В   хвостовой   части    электродвигателя имеется       вентилятор, закрытый   кожухом   5. Пуск и остановки двигателя осуществляются двухполюсным  выключателем 6. От вала электродвигателя соединительной  муфты  8 вращение передается промежуточному валу, установленному в подшипниках корпуса Z.

Вибраторы глубинные подразделяются на несколько видов. Это вибраторы глубинные промышленного назначения марки ИВ-116А, ИВ-117А, ИВ-116А-1,6, ИВ-113, ИВ-75, ЭПК-1300(28), ЭПК-1300(38), ЭПК-1300(51), ЭПК-1300(76) и вибраторы глубинные портативные марки ИВ-115, ИВ-120 и ИВ-121.

Основное различие этих двух групп глубинных вибраторов состоит в их производительности. Если количество бетона, которое необходимо уложить велико, то, безусловно, необходимо применять глубинные вибраторы промышленного назначения. Если же объем предстоящих работ невелик можно использовать портативные вибраторы.

ВИБРАТОРЫ ГЛУБИННЫЕ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ

Разделяются по питающему напряжению. Это вибраторы трехфазные марки ИВ-116А, ИВ-117А, ИВ-116А-1,6, ИВ-113, ИВ-75 напряжением 42 В и вибраторы однофазные марки ЭПК-1300(28), ЭПК-1300(38), ЭПК-1300(51), ЭПК-1300(76) напряжением 220 В. Вибратор глубинный марки ИВ-116А-1,6 - является вибратором повышенной надежности.

Трехфазные глубинные вибраторы напряжением 42В подключаются к трехфазной сети 380В через понижающий трансформатор марки ТСЗИ, а однофазные вибраторы включаются в обычную однофазную сеть напряжением 220В через специальное защитное устройство (УЗО).

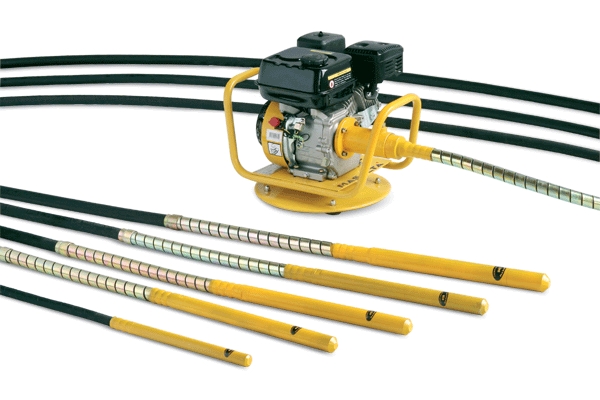

Рабочий комплект глубинного вибратора с гибким валом состоит из двигателя, создающего вращательное движение, передающееся по гибкому валу в создающий вибрацию вибронаконечник.

Вибронаконечники имеют планетарный вибрационный механизм. Различаются диаметром, вынуждающей силой колебаний и присоединительными размерами к гибкому валу. Вибронаконечники бывают следующих диаметров: 28 мм к маркам глубинных вибраторов ИВ-75 и ЭПК-1300(28), 38 мм к маркам ИВ-113 и ЭПК-1300(38), 51 мм к маркам ИВ-117А и ЭПК-1300(51) и вибронаконечник диаметром 76 мм к маркам ИВ-116А, ИВ-116А-1,6 и ЭПК-1300(76).

Гибкие валы различаются длиной и присоединительными размерами к вибронаконечнику. Они бывают длиной 3 метра, 4 метра, 4,5 метра и 6 метров.

Двигатели глубинных вибраторов трехфазные асинхронные с короткозамкнутым ротором к моделям ИВ-75, ИВ-113, ИВ-117А, ИВ-116А и ИВ-116А-1,6 и однофазные асинхронные с короткозамкнутым ротором к моделям ЭПК-1300(28), ЭПК-1300(38), ЭПК-1300(51), ЭПК-1300(76).

ВИБРАТОРЫ ГЛУБИННЫЕ ПОРТАТИВНЫЕ

Вибраторы глубинные портативные ручные модели ИВ-115, ИВ-120, ИВ-121 изготовлены на базе машины ручной электрической сверлильной ударновращательной модели ДЭУ-750 ЭР. Завод изготовитель ОАО «Ярославский завод «Красный маяк». В рабочий комплект портативного глубинного вибратора марки ИВ-115 входит вибронаконечник диаметром 28 мм и гибкий вал длиной 1,1 метра, в комплект марки ИВ-120 входит вибронаконечник диаметром 38 мм с валом 1,1 метр и в комплект марки ИВ-121 входит вибронаконечник диаметром 51 мм с валом 1,1 метр.

анный вид вибраторов глубинных применяется при укладке небольших объемов бетона в различные монолитные конструкции и при изготовлении бетонных и железобетонных изделий небольших размеров. Например: бетонных колец для колодцев, различных бетонных блоков и т.д.

Вибраторы глубинные портативные ИВ-115, ИВ-120, ИВ-121 подключаются к однофазной сети напряжением 220В и частотой тока 50 Гц

С целью предотвращения раскрутки вала гибкого с вибронаконечником, электропривод глубинного вибратора промышленного назначения напряжением (42В) имеет односторонне (правое) вращение. Если при включении вибратора глубинного, возник стук кулачковой муфты в электроприводе, необходимо изменить фазировку электропривода вибратора. Для этого необходимо поменять местами любые два провода на клеммной колодке подключения глубинного вибратора.

      Вибронаконечник вибратора глубинного является герметически закрытым корпусом, внутри которого находится бегунок, соединенный со шпинделем шарнирным узлом. В вибронаконечнике бегунок, создает вибрационные колебания корпуса. Поэтому, необходимо при любых условиях избегать попадания масла или любых других жидкостей, внутрь корпуса вибронаконечника. В случае, если все же, внутрь попало масло, вибронаконечник необходимо разобрать и тщательно промыть все детали растворителем и вытереть насухо.

     После включения электропривода вибратора, для запуска вибронаконечника в работу, его (вибронаконечник), необходимо несколько раз ударить о землю.

     Все внешние соединения вибратора глубинного имеют левую резьбу.

КАК ПРАВИЛЬНО ПОДОБРАТЬ ДИАМЕТР ВИБРОНАКОНЕЧНИКА ДЛЯ ГЛУБИННОГО ВИБРАТОРА

     При проведении различных работ по бетонированию, часто возникает вопрос, какой диаметр вибронаконечника выбрать? На самом деле все очень просто. При наличии арматуры, уложенной в сетку в бетонных изделиях, образуются так называемые ячейки арматуры. Диаметр вибронаконечника следует выбирать так, чтобы минимальное расстояние между сторонами ячейки арматуры, было в 1,5 раза больше чем диаметр вибронаконечника. Например, ячейка арматуры 60 мм на 70 мм, наименьшее расстояние между арматурой 60 мм. 60 мм / 1,5 = 40 мм. Итак, для бетонирования изделий с таким размером квадрата нам необходимо применить вибронаконечник диаметром менее 40 мм. В нашем распоряжении 4 вида вибронаконечников - это 28 мм, 38 мм, 51 мм и 76 мм. Выбираем ближайшее значение - 38 мм.

     Следует также отметить, что неправильный выбор диаметра вибронаконечника вибратора глубинного, приведет к его быстрой поломке, в связи с отсутствием достаточного пространства для его свободного хода, что рано или поздно приведет к зажиму вибронаконечника в квадратах арматуры и обрыву резиновой муфты. Если при укладке бетона, арматура в изделиях отсутствует, то, как правило, применяют вибронаконечники с большей производительностью и соответственно большего диаметра 51 мм и 76 мм.
