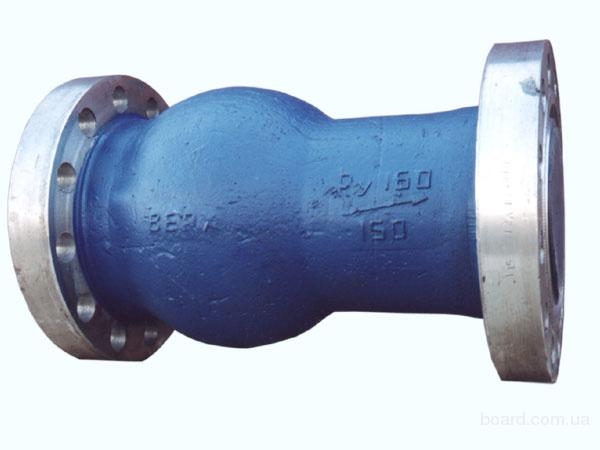

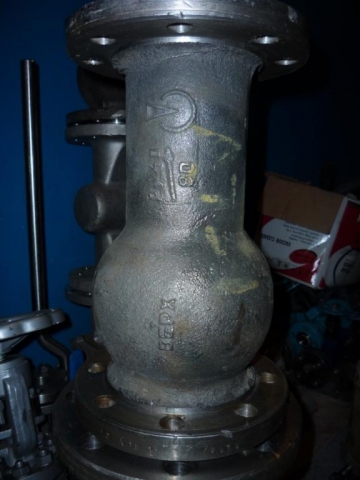

Клапан обратный нержавеющий 19нж11бк

Клапан обратный нержавеющий 19нж11бк
Товар был добавлен в наш каталог Понедельник, 27 Января 2014
840,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара

Клапан 19нж11бк (затвор) обратный поворотный используют в трубопроводных системах в качестве устройства для отсечения обратного потока рабочей среды.
Установочное положение клапана на горизонтальном трубопроводе в соответствии с маркировкой "Верх"; на вертикальном трубопроводе - уплотнительной поверхностью захлопки вниз.


Клапан обратный нержавеющий 19нж11бк

Ду, мм.

50

80

100

150

200

Цена грн/шт с НДС

650,00 975,00 1250,00 2995,00 9875,00


Основные технические данные и характеристики клапана 19нж11бк

Тип: клапан обратный поворотный.
Рабочая среда: жидкие и газообразные нефтепродукты, вода, пар, агрессивные жидкости.
Условный диаметр: Ду50-200 мм.
Условное давление: Ру 4 МПа (40кгс/см2).
Температура рабочей среды0С: от -100 до +6000
Присоединение к трубопроводу: фланцевый.

Клапан состоит из следующих основных деталей:

1.Корпус.
2.Стакан.
3.Ось.
4.Захлопка.
Принцип работы клапана 19нж11бк

Работа клапана 19нж11бк заключается в открывании и закрывании завлопки, чем обеспечивается подача по трубопроводу или запирание обратного потока рабочей среды. Для своевременного выявления и устранения неисправностей клапана подвергают осмотру и проверке: Состояние внутренних, в том числе и уплотнительных поверхностей затвора, корпуса, доступных для визуального осмотра.

Габаритные и присоединительные размеры клапана 19нж11бк

Клапан обратный нержавеющий 19нж11бк

Ду, мм.

50

80

100

150

200

Строительная длинна L мм.

230

310

350

480

550
