Клапан обратный нержавеющий 16нж10нж

Клапан обратный нержавеющий 16нж10нж
Товар был добавлен в наш каталог Понедельник, 27 Января 2014
840,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара
Клапан 16нж10нж предназначен для установки на трубопроводах в качестве устройств, автоматически предотвращающих обратный поток среды.

Клапан обратный нержавеющий 16нж10нж
Ду, мм. 40 50 65
Цена грн/шт с НДС
485,00 780,00 850,00

В смонтированном на трубопроводе клапане 16нж10нж и при отсутствии потока рабочей среды через арматуру, золотник под действием собственного веса находятся в положении «закрыто», то есть затвор находится в седле корпуса.
При подаче рабочей среды под золотник клапана строго по направлению стрелки указанной на корпусе, затвор под действием силы потока среды проходящей через него, открывает затвор. После прохода потока рабочей среды через седло клапана, затвор автоматически опускается на место, тем самым обеспечивая запрет движения среды в обратном направлении.
Клапан 16нж10нж является автоматическим, не требует управления или иного регулирования в работе.
Необходимо так же понимать что клапан 16нж10нж не является запорным элементом и не обеспечивает 100% герметичность, являясь лишь устройством предохраняющем систему от гидравлических ударов, которые способны вызывать образование продольных трещин в трубах, способен повредить теплообменники, насосы и сосуды, работающие под давлением.
Основные технические характеристики клапана 16нж10нж

Тип: клапан обратный подъемный.
Рабочая среда: вода, пар, нефтепродукты, агрессивные и технические жидкости нейтральные по своему воздействию к материалам корпуса и уплотнительных колец.
Условный диаметр: Ду25-200 мм.
Условное давление: Ру 1,6 МПа (16 кгс/см2).
Температура рабочей среды0С: от -60 до +420
Присоединение к трубопроводу: фланцевое.
Состав клапана 16нж10нж и применяемые материалы

1. Корпус;
2. Крышка;
3. Втулка;
4. Шток;
5. Золотник;
6. Уплотнительные кольц.

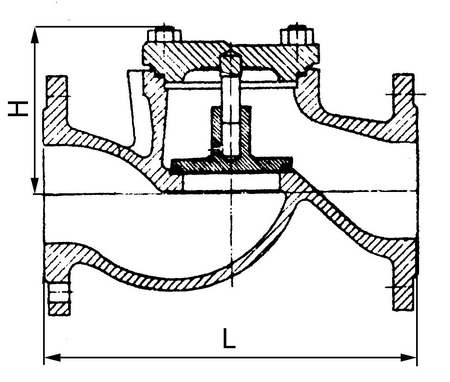

Габаритные и присоединительные размеры клапана 16нж10нж
Клапан обратный нержавеющий 16нж10нж Ру16
Ду, мм. 25 32 40 50 65 80 100 125 150 200
Строительная длинна L мм. 160 180 200 230 290 310 350 400 480 600



Изображения
  • Клапан обратный нержавеющий 16нж10нж
  • Клапан обратный нержавеющий 16нж10нж
  • Клапан обратный нержавеющий 16нж10нж
  • Клапан обратный нержавеющий 16нж10нж
