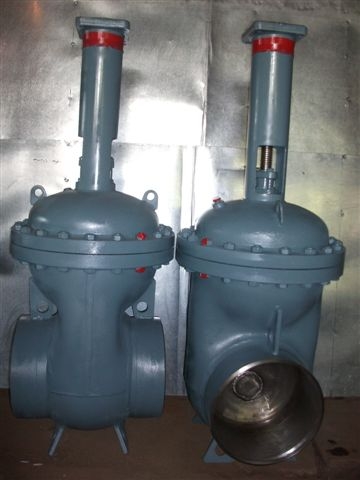

Задвижка клиновая штампосварная с выдвижным шпинделем 30с907нж
Таблица фигура: 30с907нж
Номер чертежа: ИА 11072
Материал Корпуса: углеродистая сталь
Присоединение: под приварку
Рабочая Среда: вода, пар
Ру max: 25
T max: 300
| Задвижка клиновая с выдвижным шпинделем фланцевая | ||||
| Ду, мм. | 400 | 500 | 600 | 800 |
| Строительная длинна L мм. | 600 | 700 | 800 | 1200 |
Дополнительная информация
Стальная задвижка 30с907нж относится к штампосварной клиновой арматуре, которая обладает высокой степенью герметичности в затворе. Основополагающим назначением данной задвижки является перекрытие потока воды, пара, а также взрывопожароопасных и невзрывоопасных токсичных и нетоксичных сред при давлении до 2,5 МПа и температуре до плюс 300 градусов Цельсия. Как правило, задвижка 30с907нж устанавливается на трубопроводах с диаметром более 400 миллиметров. Благодаря выдвижному шпинделю, снижается износ сальникового уплотнения шпинделя. В качестве материала основных деталей задвижки применяют углеродистую сталь. Управление представленной задвижкой происходит при помощи электропривода. На трубопровод задвижка 30с907нж крепится в любом удобном положении, при котором привод не опускается ниже продольной оси задвижки. В процессе эксплуатации необходимо периодически смазывать резьбовую часть шпинделя, а так же производить подтяжку сальника.
