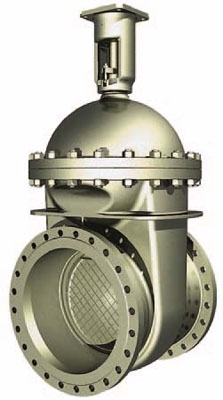

Задвижка с электроприводом 30с927нж применяется в качестве запорного устройства на трубопроводах транспортирующих нефть, нефтехимические продукты, синтетические масла и другие взрывопожароопасные и токсичные жидкие среды при температуре от минус 25 до плюс 425 °С.
Полнопроходность задвижки 30с927нж обеспечивает возможность прохождения через неё очистных и диагностирующих устройств. Коррозионностойкая наплавка на уплотнительных поверхностях колец корпуса и клина повышают надежность и длительность срока службы изделия. Подшипники качения в бугельном узле снижают усилия на приводном устройстве и упрощают процесс эксплуатации задвижек. Кольца сальникового узла из терморасширенного графита снижают фрикционный износ шпинделя и повышают долговечность сальникового уплотнения. Уплотнение корпус-крышка выполнено с применением прокладки из терморасширенного графита, что обеспечивает повышение ресурса ее эксплуатации и снижение усилия при обтяжке соединения.
Основные технические данные и параметры задвижки 30с927нж
Задвижка клиновая с выдвижным шпинделем фланцевая | ||||
Ду, мм. | 400 | 500 | 600 | 800 |
Строительная длинна L мм. | 600 | 700 | 800 | 1000 |
Тип: Задвижка клиновая с невыдвижным шпинделем.
Рабочая среда: Жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода пар и другие жидкости и газы неагрессивные к примененным в задвижке материалам.
Температура рабочей среды: от минус 40 оС до плюс 300 оС.
Условное рабочее давление: PN 2,5 МПа (25 кгс/см2).
Присоединение к трубопроводу: фланцевое.
