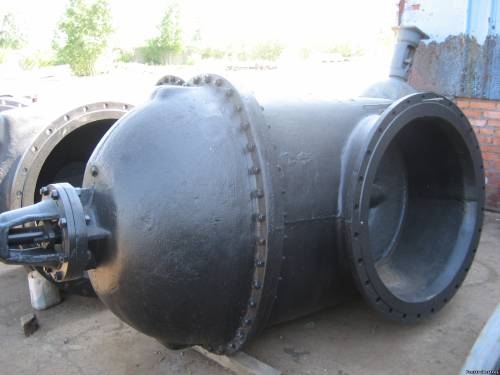

Задвижка чугунная с электроприводом 30ч930бр

Задвижка чугунная с электроприводом 30ч930бр
Товар был добавлен в наш каталог Понедельник, 20 Января 2014
0,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара



Задвижка 30ч930бр предназначена для трубопроводов, транспортирующих воду или пар при температуре до 120 °С. Задвижка 30ч930бр имеет обвод , управляемый ручной задвижкой, предназначенной для уменьшения перепада давлений на затворе задвижки при открытии. Таким путём снижаются усилия, необходимые для открытия задвижки. Клин может иметь жесткую или упругую конструкцию, допускающую некоторую упругую угловую деформацию клина.

Основные технические данные задвижки 30ч930бр

Тип: задвижка клиновая с не выдвижным шпинделем.
Условный диаметр: 600-1600 мм.
Условное давление: 1,0 МПа (10 кг/см2).
Рабочая среда: вода, пар.
Температура рабочей среды: 120 °С.
Материал основных деталей: корпус, крышка и клин изготовлены из чугуна.
Тип присоединения: фланцевый с ответными фланцами по ГОСТ 20815-01.
Управление задвижкой: от электропривода.
Направление рабочей среды: любое.
Размещение на трубопроводе: любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение - вертикальное, приводом вверх. При установке задвижек 30ч930бр в наклонном положении (угол наклона от вертикальной оси свыше 15°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.

Габаритные и присоединительные размеры задвижек 30ч930бр



Задвижка клиновая  с невыдвижным шпинделем фланцевая 30ч930бр
Ду, мм. 600 1000 1200 1400
1600
Строительная длинна L мм. 800 1200 1400 1900 2200
Масса не более, кг.  1115 3520 7320 9160 9930
Изображения
  • Задвижка чугунная с электроприводом 30ч930бр
  • Задвижка чугунная с электроприводом 30ч930бр
  • Задвижка чугунная с электроприводом 30ч930бр
  • Задвижка чугунная с электроприводом 30ч930бр
  • Задвижка чугунная с электроприводом 30ч930бр
