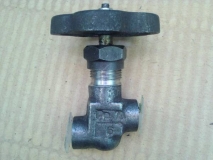

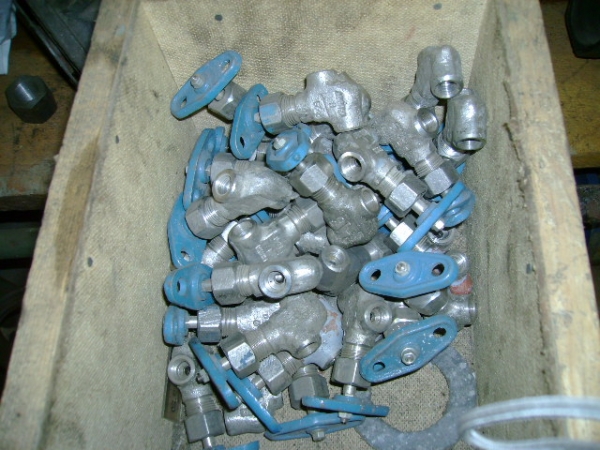

Вентиль запорный проходной 15нж6бк предназначен для установки в качестве запорного устройства на трубопроводах транспортирующих различные неагрессивные среды при температуре до 400 оС.

Основные технические данные и параметры вентиля 15нж6бк

Заводское обозначение: КЗ 21200.

Тип: вентиль (клапан) запорный сальниковый проходной.

Проход условный Ду: 6, 15 мм.

Рабочее давление: 25 кг/см2 (25 МПа).

Корпусные детали изготовляются из: стали 12Х18Н10Т(9Т).

Рабочая среда: жидкие и газообразные агрессивные среды.

Температура рабочей соеды: от -60 до 300 оС.

Тип корпуса клапана: проходной.

Присоединение к трубопроводу: муфтовое.

Привод: ручной (маховик).

Описание и принцип работы вентиля 15нж6бк

Использование вентилей 15нж6бк в качестве регулирующих устройств не допускается, т.е. золотник должен быть опущен или поднят до упора. Вентиль 15нж6бк, независимо от диаметра условного прохода (номинального размера), рассчитан на номинальное (условное) давление Ру25 кг/см2.

Для предотвращения прохода рабочей среды между шпинделем и крышкой в сальниковой камере помещается сальниковая набивка, поджимаемая сальником с помощью двух откидных болтов. Верхнее уплотнение вентиля обеспечивает разгрузку сальникового узла при открытом затворе.

Закрытие вентиля с ручным управлением, вращением маховика (штурвала) по часовой стрелке. При закрытии клапана золотник, получая поступательное движение через втулку резьбовую и шпиндель, перекрывает проход.
