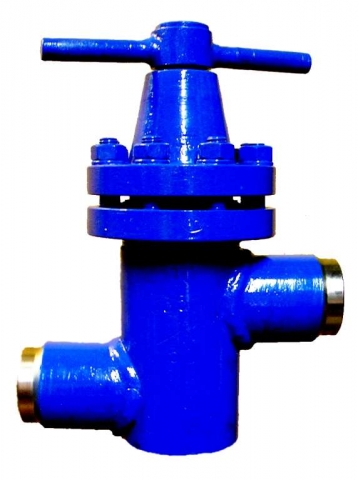

Вентиль 14нж17п предназначается для коррозионных сред температурой до 200 оС.

Вентиль на трубопроводе могут устанавливаться в любом рабочем положении.

Зазор подвижного соединения шпиндель - крышка герметизируется сильфоном, благодаря чему предотвращается проникновение рабочей среды в окружающую атмосферу.

Управление вентилями 14нж17п производится вручную.

Материал основных деталей вентиля 14нж17п:

контактирующих с рабочей средой: сталь12Х18Н9Т; 10Х17Н13М3Т.

Корпус, золотник и шпиндель изготавливаются из корозионностойких стали 12Х18Н9Т, 10Х17Н13М3Т или других марок,

сильфон - из стали 12Х18Н9Т,

крышка - из стали 10Х18Н4Г4Л,

прокладка - из паронита, пластиката, вакуумной резины, полиэтилена.

Вентили испытываются на прочность при пробном давлении Pp=1,5 Мпа. При рабочей температуре среды tp=200 оС допускается рабочее давление до Pp=0,85 Мпа.

Основные технические данные вентиля 14нж17п

Диаметр условный: 15-100 мм.

Условное рабочее давление: 1,0 МПа (10 кг/см2).

Рабочая среда: жидкость, пар, воздух, газ инертный, жидкие агрессивные среды (растворы солей, минеральные и органические растворители, окислители и др.) по отношению к которым данные стали коррозионностойки.

Температура рабочей среды: от минус 15 до плюс 200 оС.

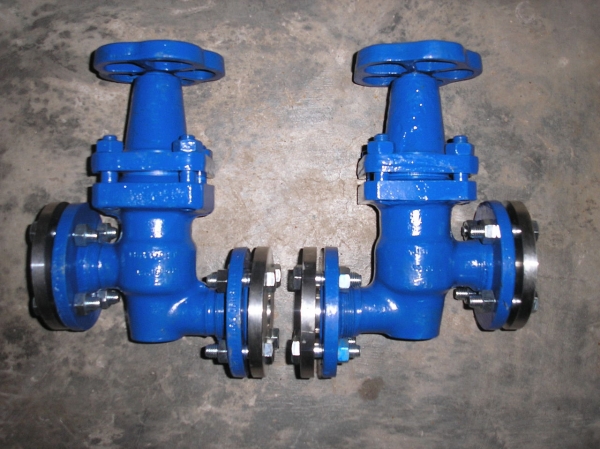

Присоединение к трубопроводу: с помощью фланцев или сваркой.

Рабочая среда подается: под золотник.

Установочное положение: любое.
