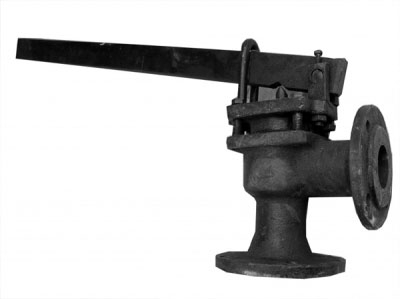

Клапан 17ч18бр 17ч3бр Ру16 предохранительный рычажный Ду25-100

Клапан 17ч18бр 17ч3бр Ру16 предохранительный рычажный Ду25-100
Товар был добавлен в наш каталог Понедельник, 23 Декабря 2013
420,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара


Клапан 17ч18бр Ру16 предохранительный рычажный предназначен для сброса среды при повышении давления сверх допу стимого на стационарных паровых и водогрейных котлах, резервуарах или  трубопроводах при температуре до + 225 °С.  Предохранительный клапан - это автоматическое устройство для сброса давления, приводимое в действие статическим давлением, возникающим перед клапаном, и характеризуется полным подъемом золотника за счет динамического действия выходящей из сопла струи сбрасываемой среды. После окончания сброса среды давление снижается до величины, меньшей чем при начале срабатывания клапана (давление закрытия). Предохранительный клапан автоматически закрывается и остается закрытым до тех пор, пока в системе вновь не увеличится давление выше допустимого. Основной характеристикой предохранительного клапана является давление срабатывания и его пропускная способность, т.е. количество сбрасываемой среды в единицу времени при открытом клапане.По виду нагрузки предохранительные клапаны делятся на грузовые (рычажные), у которых воздействие на золотник осуществляет груз непосредственно или через рычаг (17ч18бр или 17ч19бр), и на пружинные, в которых давлению среды на золотник противодействует сила пружины.


Клапан 17ч18бр предохранительный рычажный предназначен для сброса среды при повышении давления сверх допу стимого на стационарных паровых и водогрейных котлах, резервуарах или трубопроводах при температуре до + 225 °С.

 Клапан 17ч18бр изготавливают на условный диаметр 25, 40, 50, 80 и 100 мм.Предохранительный клапан - это автоматическое устройство для сброса давления, приводимое в действие статическим давлением, возникающим перед клапаном, и характеризуется полным подъемом золотника за счет динамического действия выходящей из сопла струи сбрасываемой среды. После окончания сброса среды давление снижается до величины, меньшей чем при начале срабатывания клапана (давление закрытия).

Предохранительный клапан автоматически закрывается и остается закрытым до тех пор, пока в системе вновь не увеличится давление выше допустимого. Основной характеристикой предохранительного клапана является давление срабатывания и его пропускная способность, т.е. количество сбрасываемой среды в единицу времени при открытом клапане.

 По виду нагрузки предохранительные клапаны делятся на грузовые (рычажные), у которых воздействие на золотник осуществляет груз непосредственно или через рычаг (17ч18бр или 17ч19бр), и на пружинные, в которых давлению среды на золотник противодействует сила пружины.



Основные технические данные 17ч18бр

 Рабочая среда: вода, пар и другие жидкие и газообразные среды нейтральные по отношению к серому чугуну.

Сброс среды: в атмосферу.

Температура рабочей среды: до 225 оС.

Температура окружающей среды: до + 50 оС.

Направление подачи рабочей среды: под золотник.

Уплотнение в затворе: металл по металлу.

Присоединение к трубопроводу: фланцевое.

Установочное положение клапана: вертикальное крышкой вверх.

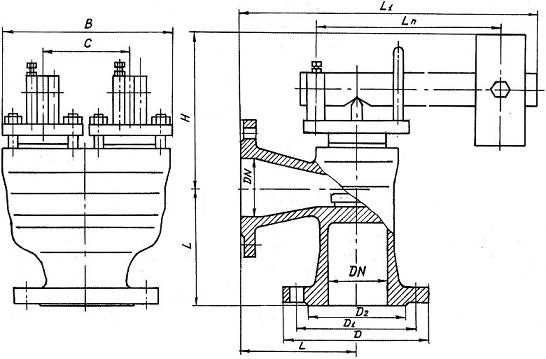

Состав и принцип работы клапана 17ч18бр

 Клапан 17ч18бр состоит из следующих основных деталей: корпус, золотник, шпиндель, ось, рычаг, грузы, крышка.

 При рабочем давлении среды клапан закрыт, золотник прижат к седлу (кольцо уплотнительное в корпусе) массой грузов подобранной на давление настройки Рн. При повышении давления в системе до величины полного открытия Рпо клапан автоматически откроется и сбросит избыток среды. При снижении давления в системе до величины закрытия Рз масса грузов превысит усилие давления среды действующего на площадь золотника и клапан закроется.Принудительный подрыв клапана 17ч18бр осуществляется путем подъема груза вручную.







Изображения
  • Клапан 17ч18бр 17ч3бр Ру16 предохранительный рычажный Ду25-100
  • Клапан 17ч18бр 17ч3бр Ру16 предохранительный рычажный Ду25-100
  • Клапан 17ч18бр 17ч3бр Ру16 предохранительный рычажный Ду25-100
  • Клапан 17ч18бр 17ч3бр Ру16 предохранительный рычажный Ду25-100
