Описание товара
Клапан (затвор) обратный поворотный 19с53нж Ру40 (КОП-40) предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводе.
- Основные технические данные клапана 19с53нж
- Тип: клапан обратный (затвор) поворотный дисковый.
- Размер номинальный (Проход условный) Ду: 50, 80, 100, 150, 200 мм.
- Давление номинальное (условное) Ру: 40 кгс/см2.
- Среда рабочая жидкая: жидкие и газообразные, неагрессивные и мало агрессивные среды, нефть, нефтепродукты, углеводородные газы, конденсат углеводородный, аммиак, вода, пар, воздух, инертные газы.
- Температура среды рабочей, оС: от минус 40 плюс 425.
- Температура окружающего воздуха, С: от минус 60 до плюс 60.
- Установочное положение: на горизонтальном трубопроводе крышкой вверх, на вертикальном трубопроводе по направлению стрелки корпуса вверх, направление подачи среды - по направлению стрелки на корпусе.
- Средний срок службы не менее: 10 лет.
- Средний ресурс не менее: 4000 циклов.
- Средняя обработка на отказ не менее: 800 циклов.
- Материал основных деталей клапана 19с53нж
- Корпус-Ст,35Л
- Крышка- Ст.20
- Прокладка- Поранит ПОН-Б
- Захлопка-Ст.35Л
- Кронштейн-Ст.35Л
- Ось-20х13
- Серьга-Ст.35Л

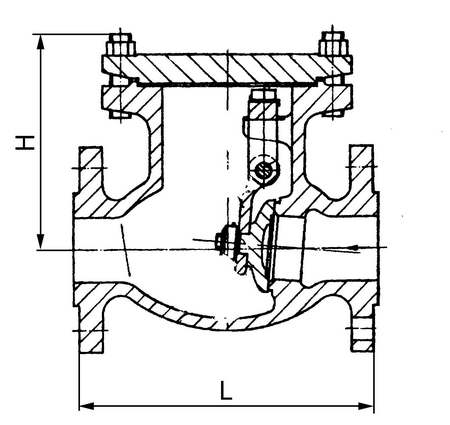

Размеры и габариты вентиля 19с58нж
Клапан обратный стальной поворотный фланцевый 19с53нж | Ру40 | ||||
Ду, мм. | 50 | 80 | 100 | 150 | 200 |
Строительная длинна L мм. | 230 | 310 | 350 | 480 | 550 |
Высота Н, мм. | 170 | 185 | 215 | 285 | 340 |
Масса, кг. | 25,0 | 41,0 | 56,0 | 116,0 | 180,0 |
Рабочая среда | вода, пар, воздух, жидкие и газообразные среды | ||||
Темперетура среды , 0С | до 450 |
