Клапан обратный стальной 19с38нж Ру63

Клапан обратный стальной 19с38нж Ру63
Товар был добавлен в наш каталог Понедельник, 23 Декабря 2013
840,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара


Клапан обратный поворотный 19с38нж предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводе с диаметрами Ду - 50, 80, 100, 150, 200 при давлении до 6,3 МПа и температуре до +425С.

 Клапан 19с38нж предназначен для установки на трубопроводах с целью предотвращения обратного потока среды.

Направление потока среды: под захлопку согласно стрелке на патрубке клапана.
Рабочее положение клапанов. На горизонтальном трубопроводе клапан 19с38нж устанавливают в соответствии с маркировкой «вверх»; на вертикальном трубопроводе: уплотнительной поверхностью захлопки вниз.

Основные технические данные и характеристики 19с38нж
Тип: клапан (затвор) обратный поворотный.
Диаметры условные: 50, 80, 100, 150, 200 мм.
Рабочая среда: вода, пар, нефть, нефтепродукты, жидкие неагрессивные среды.
Температура рабочей среды: 425 оС.
Максимальное рабочее давление: 6,3 МПа (63 кг/см2).
Тип соединения: приварной; фланцевый; межфланцевый.

Устройство и работа клапана 19с38нж
Клапан 19с38нж состоит из следующих основных деталей:
корпуса ,двух ушек ,оси ,захлопки ,патрубков ,петли.
Захлопка , помещенная между двумя ушками - корпуса клапан , имеет возможность вращаться относительно оси – . Полная сборка клапана осуществляется с помощью сварки патрубков. Рабочая среда подается под захлопку согласно стрелке – указателю на фирменной табличке, проходит через клапан, приподнимая захлопку. При появлении обратного потока захлопка под действием собственной массы и среды опускается на седло корпуса клапана, предотвращая обратный поток. Примечание. Несущественные изменения при совершенствовании конструкции могут не отражаться в руководстве по эксплуатации.

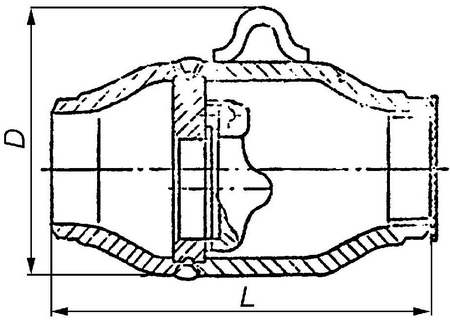

Размеры и габариты вентиля 19с38нж

Клапан обратный стальной поворотный под приварку 19с38нж Ру63
Ду, мм. 50 80 100 150 200
Строительная длинна L мм. 160 195 230 300 370
Высота Н, мм. 100 120 140 257 311
Масса, кг. 3,1 6,5 12,0 24,3 43,0
Рабочая среда вода, пар
Темперетура среды , 0С до 425
