Специалисты компании АРМАТЕК могут предложить вам Кран 11ч8бк запорный, фланцевый, пробко-сальниковый Ду25, Ду40, Ду50, Ду65, Ду80, Ду100 Ру10
Кран 11ч8бк – это запорное устройство, в котором подвижная деталь затвора имеет форму тела вращения
с проходом для потока рабочей среды, и для его перекрытия вращается вокруг своей оси,
перпендикулярной оси трубопровода. Любой кран имеет две основные детали – неподвижную (корпус)
и вращающуюся (пробку).
В зависимости от геометрической формы уплотнительной поверхности затвора краны разделяются
на три типа запирающего устройства: 1) ввиде конической формы, 2) ввиде цилиндра 3) ввиде шара. Еще есть различие по способу движения пробки (вращением) 1) без подъема пробки 2) с
подъемом перед поворотом и последующим опусканием (прижимом) после поворота.
Также быва полнопроходные и не полнопроходные тоесть с зауженым проходным отверстием.
Проходное отверстие крана могут быть с 1)круглым, 2) прямоугольным, 3)трапецеидальным 4)овальным
Материалы корпуса или пробки краны бывают различными: 1)бронзовые, 2)латунные, 3)цинково-алюминиевые, 4)чугунные, 5)стальные, 6)титановые, 7)пластмассовые, 8)керамические, 9)графитовые и др.
Уплотнительные поверхности крана могут быть с металлическими, пластмассовыми,
графитовыми и резиновыми седлами или гнездами.
Конструкция корпуса краны есть с разъемом параллельным, перпендикулярным или
наклонным к оси трубопровода и с цельным корпусом (без разъема).
Управлени кранов может быть ручное и приводное тоесть гидравлическим, пневматическим или электрическим приводом.
Проходимость кранов бывает различная числу патрубков: проходные, угловые, трехходовые и
многоходовые.
Краны может быть применен на трубопроводах с любой рабочей средой как для газообразных , так и для жидких сред.
Запорные краны в основным используются на магистральных трубопроводах, транспортирующих
природный газ и нефть, а также в системах городского и коммунального хозяйства.
Достоинства кранов 11ч8бк:
- малое время открытия и закрытия;
- низкое гидравлическое сопротивление;
- небольшая высота и строительная длина.

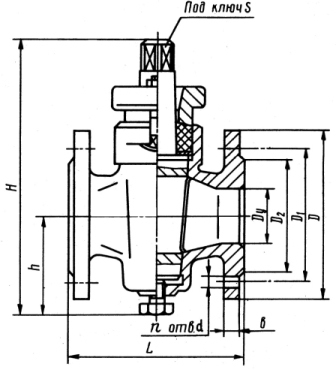

Размеры и габариты крана 11ч8бк:
Кран пробковый проходной натяжной фланцевый 11ч8бк |
Ру10 | |||||
Ду, мм. | 25 | 40 | 50 | 65 | 80 | 100 |
Строительная длинна L мм. | 110 | 150 | 170 | 220 | 250 | 300 |
Высота Н, мм. | 106 | 247 | ||||
Масса, кг. | 3.4 | 7.3 |
10.6 |
16.75 |
21.95 |
28.8 |
Рабочая среда | вода, нефть,масла | |||||
Темперетура среды , 0С | до 100 |
