Фланец стальной плоский Ду15 Ру6 ГОСТ 12820-80

Фланец стальной плоский Ду15 Ру6 ГОСТ 12820-80
Товар был добавлен в наш каталог Вторник, 17 Декабря 2013
40,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара



Специалисты компании Арматек могут вам предложить купить Фланец стальной плоский шаровый Ду15 Ду20 Ду25 Ду32 Ду40 Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400, Ду450, Ду500, Ду600, Ду700, Ду800, Ду1000, Ду1200 Ру6 ГОСТ 12820-80



  Фланец стальной плоский применяются для подсоединения изделий арматуры к трубопроводам, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию. Фланец стальной плоский — обычно плоское кольцо или диск с равномерно расположенными отверстиями для болтов и шпилек,служащие для прочного и герметичного соединения труб и трубопроводной арматуры, присоединения их к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение). Фланец стальной плоский используют попарно (комплектом).



Фланец стьльной плоский изготавливаются из углеродистых, легированных и нержавеющих сталей:     ГОСТ 12820-80   Предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1кгс/см2 до 25 кгс/см2) и температуру среды от -70 С до +300 С.



  Наиболее широко используются фланцы 1-го исполнения. Фланцы других исполнений используются, как правило, с арматурой, работающей при высоких давлениях, с агрессивной рабочей средой и др. В зависимости от способа приварки фланцев к трубопроводу они бывают двух видов – приварные плоские и приварные встык (воротниковые).



Фланец стальной плоский должны соответствовать требованиям ГОСТ 12820-80 и могут применяться в диапазоне температуры от -70 до 450 0C.



Фланцы приварные встык (воротниковые) должны соответствовать требованиям ГОСТ 12821-80 и могут применяться в диапазоне температуры от -253 до 600 0C



В технической документации и чертежах каждый тип фланца имеет определенное
обозначение, например: Фланец 1-50-6 ст.20 ГОСТ 12821-80, где:
1 - исполнение фланца;
50 – условный проход «Ду»;.



6 – условное давление «Ру»;



ст.20 – марка стали, из которой изготовлено изделие.



Размеры фланц стальной плоский Pу = 0,6 МПа (6 кгс/см2)



Фланцы плоские стальные PN = 0,6 МПа (6 кгс/см2)
Ду, мм размеры, мм к-во отв. Масса,кг
b D1 D d n, шт.
15 10 19 55 80 11 4 0,33
20 12 26 65 90 0,53
25 12 33 75 100 0,64
32 13 39 90 120 14 1,01
40 13 46 100 130 1,21
50 13 59 110 140 1,33
65 13 78 130 160 1,63
80 15 91 150 185 18 2,44
100 15 110 170 205 2,85
125 17 135 200 235 8 3,88
150 17 161 225 260 4,39
200 19 222 280 315 5,89
250 20 273 335 370 12 7,67
300 20 325 395 435 22 10,28
350 22 377 445 485 12,58
400 24 426 495 535 16 15,2
500 25 530 600 640 19,72
600 25 630 705 755 26 20 26,24
800 27 820 920 975 30 24 46,14
1000 31 1020 1120 1175 28 64,36
1200 34 1220 1340 1400 33 32 99,03

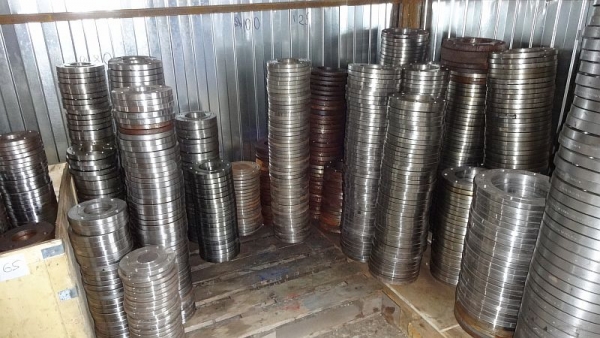

Изображения
  • Фланец стальной плоский Ду15 Ру6 ГОСТ 12820-80
  • Фланец стальной плоский Ду15 Ру6 ГОСТ 12820-80
  • Фланец стальной плоский Ду15 Ру6 ГОСТ 12820-80
  • Фланец стальной плоский Ду15 Ру6 ГОСТ 12820-80
  • Фланец стальной плоский Ду15 Ру6 ГОСТ 12820-80
