Фланец стальной плоский Ду15 Ру16 ГОСТ 12820-80 Харьков

Фланец стальной плоский Ду15 Ру16 ГОСТ 12820-80 Харьков
Товар был добавлен в наш каталог Вторник, 17 Декабря 2013
43,5 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара

Специалисты компании Арматек могут вам предложить купить Фланец стальной плоский шаровый Ду15 Ду20 Ду25 Ду32 Ду40 Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400, Ду450, Ду500, Ду600, Ду700, Ду800, Ду1000, Ду1200 Ру16 ГОСТ 12820-80

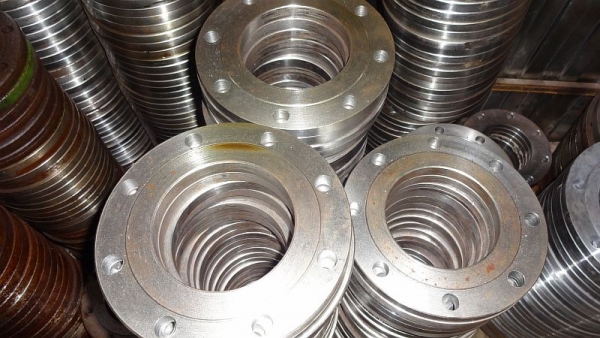

  Фланец стальной плоский применяются для подсоединения изделий арматуры к трубопроводам, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию. Фланец стальной плоский — обычно плоское кольцо или диск с равномерно расположенными отверстиями для болтов и шпилек,служащие для прочного и герметичного соединения труб и трубопроводной арматуры, присоединения их к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение). Фланец стальной плоский используют попарно (комплектом).

Фланец стьльной плоский изготавливаются из углеродистых, легированных и нержавеющих сталей:     ГОСТ 12820-80   Предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1кгс/см2 до 25 кгс/см2) и температуру среды от -70 С до +300 С.

  Наиболее широко используются фланцы 1-го исполнения. Фланцы других исполнений используются, как правило, с арматурой, работающей при высоких давлениях, с агрессивной рабочей средой и др. В зависимости от способа приварки фланцев к трубопроводу они бывают двух видов – приварные плоские и приварные встык (воротниковые).

Фланец стальной плоский должны соответствовать требованиям ГОСТ 12820-80 и могут применяться в диапазоне температуры от -70 до 450 0C.

Фланцы приварные встык (воротниковые) должны соответствовать требованиям ГОСТ 12821-80 и могут применяться в диапазоне температуры от -253 до 600 0C

В технической документации и чертежах каждый тип фланца имеет определенное
обозначение, например: Фланец 1-50-6 ст.20 ГОСТ 12821-80, где:
1 - исполнение фланца;
50 – условный проход «Ду»;.

6 – условное давление «Ру»;

ст.20 – марка стали, из которой изготовлено изделие.

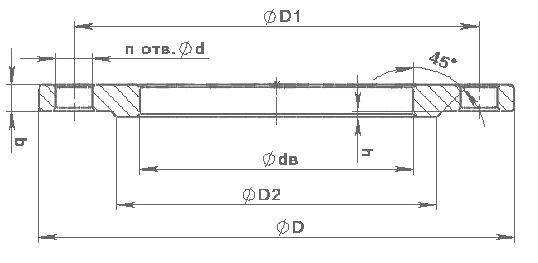

Размеры фланцев Pу = 1,6 МПа (16 кгс/см2)



Фланцы плоские стальные PN = 1,6 МПа (16 кгс/см2)
Ду, мм размеры, мм к-во отв. Масса,кг
b D1 D d n, шт.
15 12 19 65 95 14 4 0,61
20 14 26 75 105 0,86
25 16 33 85 115 1,17
32 16 39 100 135 18 1,58
40 17 46 110 145 1,96
50 19 59 125 160 2,58
65 21 78 145 180 3,42
80 21 91 160 195 3,71
100 23 110 180 215 8 4,73
125 25 135 210 245 6,38
150 25 161 240 280 22 7,81
200 27 222 295 335 12 10,1
250 28 273 355 405 26 14,49
300 28 325 410 460 17,78
350 30 377 470 520 16 22,88
400 34 426 525 580 30 31
500 44 530 650 710 33 20 57,01
600 45 630 770 840 39 80,03
800 49 820 950 1020 24 104,41
1000 58 1020 1170 1255 45 28 179,37
1200 71 1220 1390 1485 52 32 297,78
