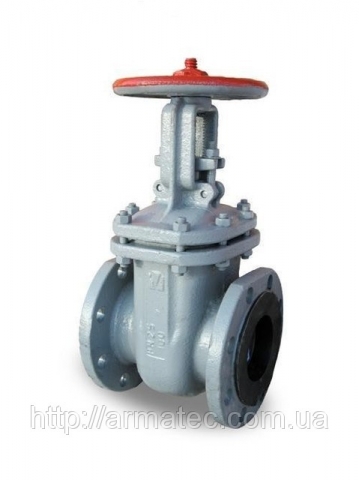

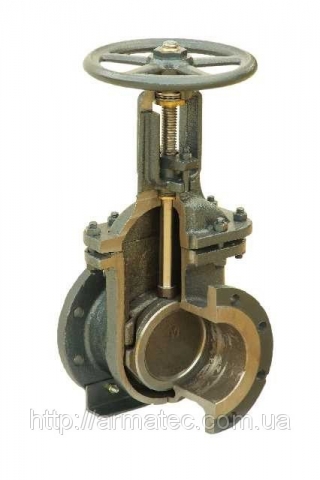

Задвижка клиновая с выдвижным клином фланцевая 30с41нж Ру16
Применение:
Задвижка 30с41нж применяются в качестве запирающего устройства на трубопроводах, транспортирующих воду, пар, воздух, жидкие и газообразные углеводороды и прочие жидкости и газы, не агрессивные к материалам изделия, при температуре до +425°С (масло до 250°С). Задвижки 30с41нж получили широкое применения благодаря сравнительно низкой цены и возможности применять ее при работе с широким спектром рабочих сред, в том числе агрессивных и пожароопасных.
Монтажное положение задвижки 30с41нж рекомендовано вертикальное с допустимым отклонением по вертикали не более 90°, модификация 30с941нж (с электроприводом) необходимо устанавливать на трубопроводе только приводом вверх. Направление рабочей среды любое. Управление ручное с помощью маховика (30с41нж, 30нж41нж) или через электропривод (30с941нж). Задвижки укомплектованные электроприводом (30с941нж) поставляются с приводами общепромышленного применения и с взрывозащищенными приводами. Присоединение к трубопроводу фланцевое.
Данный тип арматуры не применим в качестве регулирующей, положение запорного органа: полностью открыто или полностью закрыто. Клас герметичности «С», «В», «D», по заказу «А» (в литом корпусе).
Технические характеристики:
Условный проход, мм: Ду 50-1400.
Рабочее давление: 1,6 МПа.
Рабочая температура: от -40°С до +450°С
Присоединение к трубопроводу: Фланцевое по ГОСТ 12815-80.
Материал основных деталей :Сталь 20Л.
Привод:Ручной (маховик), электропривод.
Основные габаритные и присоединительные размеры задвижки стальной 30с41нж РУ16.
ДУ мм | L | D | D1 | b | d-n | H | H1 |
50 | 180 | 160 | 125 | 20 | 18-4 | 330 | 385 |
80 | 210 | 195 | 160 | 22 | 18-4 | 355 | 460 |
100 | 230 | 215 | 180 | 22 | 18-8 | 435 | 520 |
150 | 280 | 280 | 240 | 24 | 22-8 | 520 | 670 |
200 | 330 | 335 | 295 | 26 | 22-12 | 700 | 850 |
250 | 450 | 390 | 350 | 28 | 26-12 | 770 | 1000 |
300 | 500 | 440 | 400 | 30 | 26-12 | 930 | 1200 |
