Конденсатоотводчик термодинамический чугунный муфтовый 45ч12нж

Конденсатоотводчик термодинамический чугунный муфтовый 45ч12нж
Товар был добавлен в наш каталог Понедельник, 16 Декабря 2013
90,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара


Конденсатоотводчик 45ч12нж предназначены для автоматического отвода конденсата из паропроводов и камер парового обогрева оборудования.Конденсатоотводчики 45ч12нж относятся к термодинамическим.

Применение конденсатоотводчиков 45ч12нж в системах пароснабжения позволяет экономить до 90% тепловой энергии в теплопотребляющих установках. Конденсатоотводчики 45ч12нж устанавливаются на горизонтальных магистралях строго крышкой вверх. Более распространенными в настоящее время являются термодинамические конденсатоотводчики 45ч12нж, имеющие малые габариты и массу, простую конструкцию и высокую надежность.



 Конденсатоотводчик 45ч12нж устанавливается на паропроводах и пароприемниках для автоматического отвода конденсата не участвующего в рабочем или техногогмческом процессе.Конденсатоотводчик на трубопроводе устанавливается так, чтобы направление потока среды совпадало с направлением стрелки на корпусе.Конденсатоотводчики 45ч12нж наиболее приемлимы по цене, в сечетании с надежностью в работе, качеством, а так же материалами применяемыми при изготовлении.



Основные технические данные 45ч12нж

Тип: термодинамический.

Условный диаметр: 15, 20, 25, 32, 40, 50 мм.

Рабочее давление: до 16 кг/см2.

Рабочая среда: конденсат.

Температура рабочей среды: до 200 o C.

Установочное положение на трубопроводе: вертикальное крышкой вверх.

Тип присоединения: муфтовое (резьба с двух сторон).

Материалы основный деталей 45ч12нж

Конденсатоотводчик состоит из деталей корпуса, крышки, тарелки и прокладки.

Корпус: чугун.

Крышка: чугун.

Тарелка: сталь 20X13.

Уплотнительная поверхность: сталь 20X13.

Набивка сальника: АГИ.



Принцип действия конденсатоотводчика 45ч12нж

Термодинамический конденсатоотводчик 45ч12нж – это конструкция клапанного типа, обеспечивающая периодический выпуск конденсата по мере его поступления.

Конденсатоотводчик 45ч12нж имеет одну подвижную деталь - тарелку, свободно лежащую на седле. Проходящий конденсат приподнимает тарелку и выходит через отводной канал. При поступлении пара, имеющего всегда плотность, меньшую плотности конденсата, тарелка прижимается к седлу в связи с тем, что высокие скорости истечения пара создают под тарелкой зону пониженного давления.

В результате статистическое давление пара над тарелкой прижимает ее к седлу. Тарелка откроется вновь, когда под нее поступит конденсат, который имеет более низкую температуру, чем пар, и еще охладится в связи с нахождением под тарелкой.

Пар, находящийся над закрытой тарелкой, охлаждается путем потери тепла как через крышку конденсатоотводчика 45ч12нж, так и через тарелку, перекрывающую проход конденсата.

 В результате охлаждения пара давление над тарелкой падает, и давлением конденсата она приподнимается, пропуская его в выпускной канал.

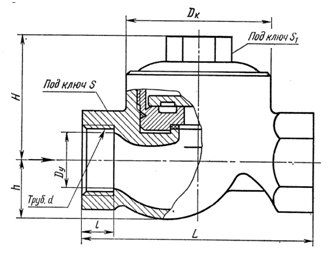

Размеры и габариты 45ч12нж

Конденсатоотводчик термодинамический чугунный муфтовый

Ру16
Ду, мм. 15 20 25 32 40 50
Строительная длинна L мм. 90 100 120 140 170 200
Масса, кг. 1,0 1,5 2,0 3,5 4,5 7,0
Рабочая среда пароводяная смесь
Темперетура среды , 0С до 200



Изображения
  • Конденсатоотводчик термодинамический чугунный муфтовый 45ч12нж
  • Конденсатоотводчик термодинамический чугунный муфтовый 45ч12нж
  • Конденсатоотводчик термодинамический чугунный муфтовый 45ч12нж
  • Конденсатоотводчик термодинамический чугунный муфтовый 45ч12нж
