Вы можете приобрести у Арматека рамку указатель уровня жидкости 12кч11бк №2, №4, №5, №6, №7, №8, №9,
Рамка 12кч11бк №2, №3, №4, №5, №6, №7, №8, №9, используються для контроля уровня воды в паровом котле или водоуказательные прибор 12кч11бк либо кварцевую трубку.
Почти в любом паровом котел необходимо по два водоуказателей (указателя уровня жидкости) 12кч11бк (12с11бк) . Котлы мощьность которых (паропропзводптельность) меньше 0,7 т/ч Могут быть с установленным одним водоуказатель и два 12с13бк пароводопробных крана(или других его модификаций) , один кран запорного устройства помещают на высшую точку воды в котле, тоесть. на 100 мм выше разделительной линии, второй кран запорного устройства на низшую. Указатель уровня жидкости 12кч11бк можно устанавливають практисески у каждого парового котла.Этот указатель дает возможность контролировать уровень жидкости в котле.

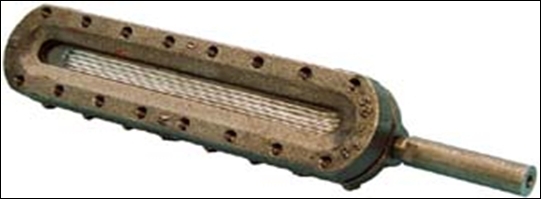

Рамка Указателя уровня жидкости 12кч11бк устанавливают чтобы контролировать уровнь в котлах, и разных аппаратах или резервуарах. В которых бывает вода или других жидкие и газообразные неагрессивные среды с рабочей t до 250С и давлением рабочей среды Ру до 2,5 МПа (25 кгс/см2). Присоединительный диаметр тоесть ДУ 20 мм, диаметр условного прохода 8 мм.)
12кч11бк используются в месте с запорными устройствами типа 12б1бк Ду20 Ру16 (муфтовый), 12б2бк Ду20 Ру16 (фланцевый), 12б3бк Ду20 Ру25 (фланцевый), 12с13бк Ду20 Ру40 (Цапковый), 12нж13бк Ду20 (Цапковый)

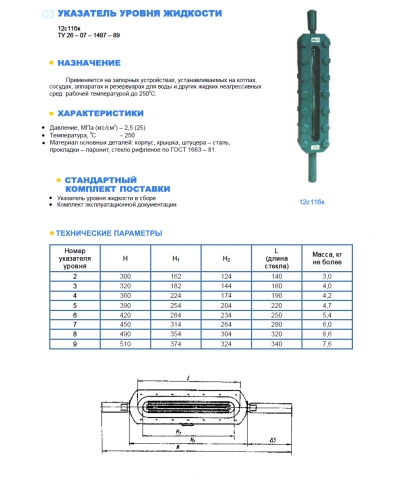

На данный момент производяться рамки указателя уровня в стальных корпусах 12с11бк стемиже типа размерами.
| Номер рамки |
DN, мм |
PN, атм | Н1, мм | Н2, мм | Масса, кг | Н,мм |
| 12кч11бк № 2 | 20 | 25 | 300 | 162 | 124 | 2,3 |
| 12кч11бк № 4 | 20 | 25 | 360 | 224 | 174 | 3,0 |
| 12кч11бк № 5 | 20 | 25 | 390 | 254 | 204 | 3,4 |
| 12кч11бк № 6 | 20 | 25 | 420 | 284 | 234 | 3,8 |
| 12кч11бк № 8 | 20 | 25 | 490 | 354 | 304 |
4,6 |
Габаритные размеры стекол КЛИНГЕРА:
| Номер | Длинна в мм. | Ширина мм. | Высота мм. | Масса кг. |
|
0 |
95 | 34 | 17 | 0,11 |
| 1 | 115 | 34 | 17 | 0,13 |
| 2 | 140 | 34 | 17 | 0,16 |
| 3 | 160 | 34 | 17 | 0,2 |
| 4 | 190 | 34 | 17 | 0,23 |
| 5 | 220 | 34 | 17 | 0,26 |
| 6 | 250 | 34 | 17 | 0,3 |
| 7 | 280 | 34 | 17 | 0,34 |
| 8 | 320 | 34 | 17 | 0,39 |
| 9 | 340 | 34 | 17 | 0,41 |
