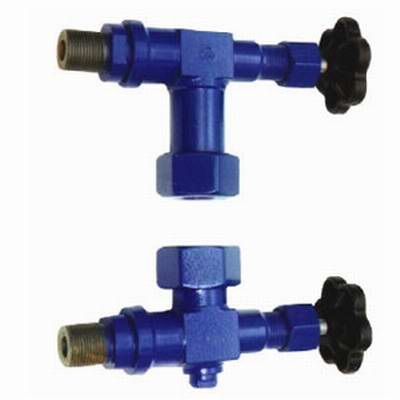

Запорное устройство 12с13бк Ду20 Ру40 указателя уровня жидкости клапанного типа стальное предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок.

Применяются для перекрытия подачи среды в смотровое стекло указателя уровня, устанавливаемого на котлах, сосудах, аппаратах и резервуарах для жидких и газообразных агрессивных сред температурой до 200° С.

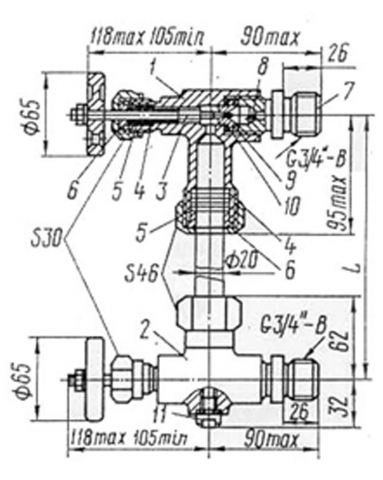

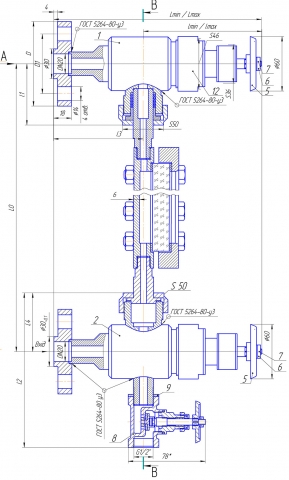

Запорное устройство указателя уровня состоит из верхнего и нижнего (вентилей и стекла) наружным диаметром 20 мм по ГОСТ 8446—74. Длина стекла должна быть на 70 мм меньше установочного размера L (см чертеж) между центрами присоединительных цапок.

Герметичность затвора —по 1-му классу ГОСТ 9544—75.

Запорное устройство устанавливают с горизонтальным расположением штока при расположении смотрового стекла в вертикальной (плоскости).

Изготовление и поставка запорного устройства — по ТУ 26-07-1093 — 74.

Средний срок службы                                           — не менее 5 лет.

Средний ресурс                                                     —не менее 1800 циклов (40000 ч).

Материал основных деталей:                                  сталь 25Л;     набивка    сальника

                                                                                — пропитанный асбест.

Изготовитель и калькодержатель                        — ПО «Пензтяжпромарматура».
