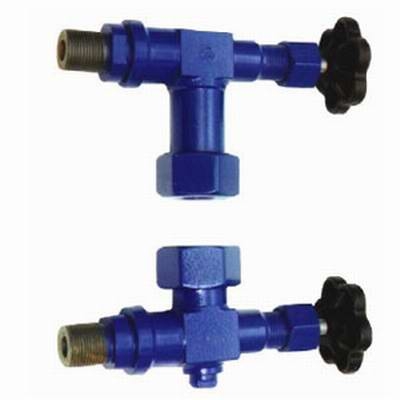

Запорное устройство 12нж13бк Ду20 Ру40 указателя уровня жидкости клапанного типа стальное из нержавеющей стали предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок.
Применяются для перекрытия подачи среды в смотровое стекло указателя уровня, устанавливаемого на котлах, сосудах, аппаратах и резервуарах для жидких и газообразных агрессивных сред температурой до 200° С.

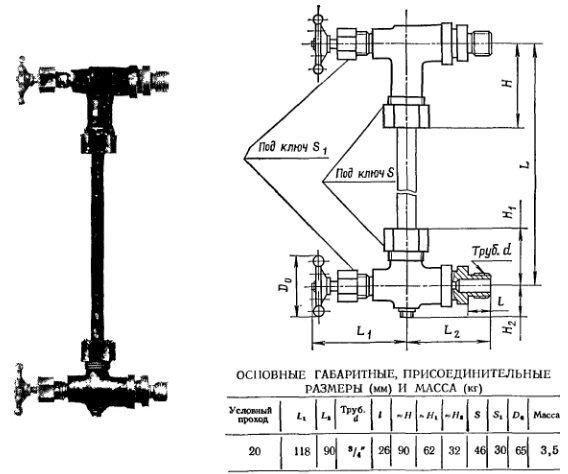

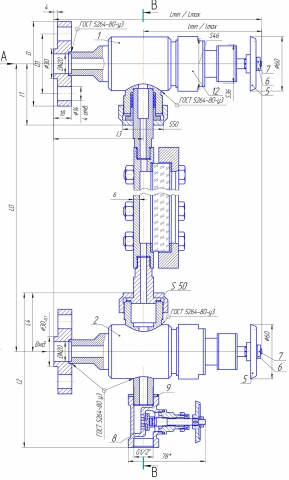

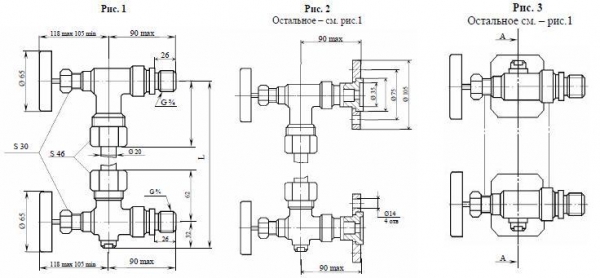

Запорное устройство указателя уровня состоит из верхнего и нижнего (вентилей и стекла) наружным диаметром 20 мм по ГОСТ 8446—74. Длина стекла должна быть на 70 мм меньше установочного размера L (см чертеж) между центрами присоединительных цапок.
Герметичность затвора —по 1-му классу ГОСТ 9544—75.
Запорное устройство устанавливают с горизонтальным расположением штока при расположении смотрового стекла в вертикальной (плоскости.)
Изготовление и поставка запорного устройства — по ТУ 26-07-1093 — 74.
Средний срок службы — не менее 5 лет.
Средний ресурс —те менее 1800 циклов (40000 ч).
Материал основных деталей: сталь 12X18Н9Т ли сталь 10Х17Н13МЗТ;
набивка сальника — пропитанный асбест.
Изготовитель и калькодержатель — ПО «Пензтяжпромарматура».
