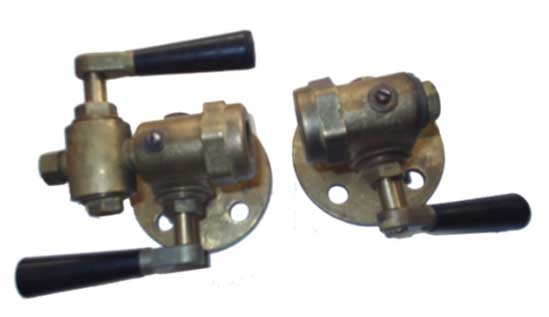

Устройство запорное указателя уровня жидкости кранового типа 12б3бк Ду 20, Ру 2,5 МПа (25 кгс/см2),12Б3бк применяется с цилиндрическими трубками по ТУ 25.4.1045-75 или рамками по ТУ 26.07-1487-89 на котлах, сосудах, резервуарах для жидких сред при температуре не более 250С
Корпуса верхний и нижний выполнены с отверстиями, через которые при открытых затворах из рабочей емкости поступает жидкость в указатель уровня.
Работа устройства запорного основана на принципе сообщающихся сосудов, в связи с чем уровень жидкости, поступающей из рабочей емкости в указатель уровня, соответствует уровню жидкости в емкости.
Кран подсоединен к корпусу нижнему и предназначен для слива жидкости из указателя уровня.
Закрытие затворов корпусов и крана производится поротом ручки.
Уплотнение затворов осуществляется установкой сальниковой набивки, в качестве которой используется асбестовый шнур, пропитанный графитовой смазкой.
Наименование параметра
|
Норма |
Проход условный Ду, мм |
20
|
Давление условное Ру, МПа (кгс/см2) |
2,5 (25)
|
Температура рабочей среды Т, °C, не более |
225
|
Масса, кг, не более |
4,1
|
Полный средний срок службы, лет, не менее |
5
|
Полный средний ресурс, цикл (ч), не менее |
2000 (4000)
|
Наработка на отказ, цикл (ч), не менее |
600 (8000)
|
Изготовление и поставка |
ТУ 26-07-418-87 |
