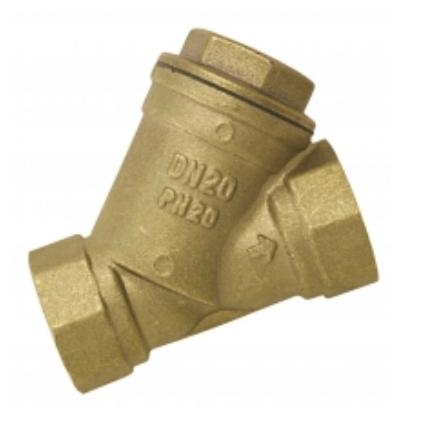

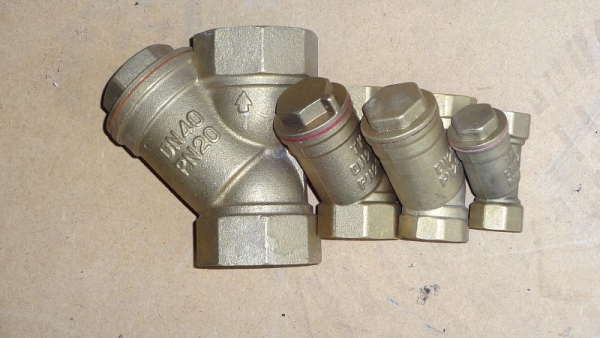

Муфтовые  сетчатые фильтры устанавливаются в системах трубопроводов с целью защиты от попадания инородных частиц. Фильтры грубой очистки улавливают и собирают абразивные частицы, которые могут повредить установленному оборудовании производственной линии.

Фильтры сетчатые латунные предназначены для предварительной очистки воды в системах холодного и горячего водоснабжения и рекомендуются для совместной установки со счетчиками воды.

Основные технические данные и характеристики латунных фильтров

Установочное положение фильтров на трубопроводе: по стрелке на корпусе, указывающей направление потока среды.

Материал корпусных деталей

латунь ЛЦ 40Сд ,

сетчатого элемента -Сталь 12х18н9т.

Рабочая среда: вода.

Температура рабочей среды: 100 ^оС.

Рабочее давление: до 1,6 МПа (кг/см2).

Устройство и принцип работы латунных фильтров

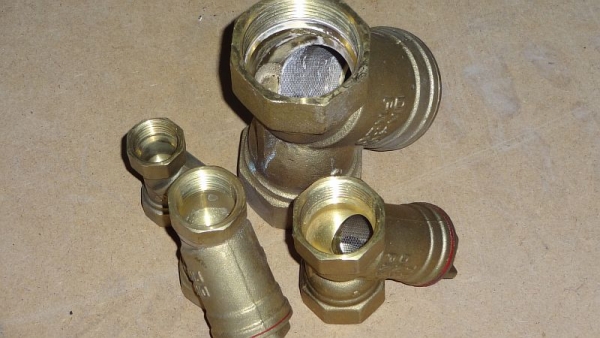

Во внутренней полости корпуса установлен фильтрующий элемент в виде цилиндрической металлической мелкоячеистой сетки. Крышка закрепляет фильтрующий элемент.

Из входного отверстия патрубка среда поступает внутрь корпуса, проходит сквозь фильтрующую сетку, и движется к входному патрубку. На стенке фильтрующего элемента задерживается и частично осыпаются твердые частицы, которые затем удаляются при очистке фильтрующего элемента.

Монтаж фильтра

Фильтр латунный сетчатый встраивается в трубопровод перед счетчиком воды (газа), при этом стрелка на корпусе должна совпадать с направлением потока среды. На горизонтальном трубопроводе фильтр устанавливают пробкой вниз.

При установке фильтра необходимо предусмотреть место для удобного отворачивания пробки и извлечения сетчатого элемента.

Перед фильтром обязательна установка шарового крана или запорного клапана (вентиля).
