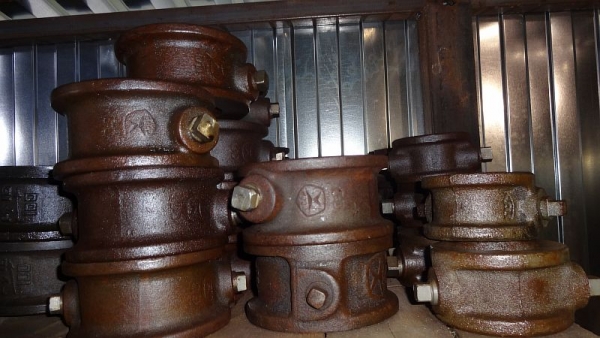

Клапан обратный чугунный 19ч21бр (р) Ру16

Клапан обратный чугунный 19ч21бр (р) Ру16
Товар был добавлен в наш каталог Среда, 11 Декабря 2013
240,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара




Клапан обратный поворотный  19ч21бр предназначен для предотвращения обратного потока воды рабочей температурой до 50°С (19ч21р) и воды и пара рабочей температурой до 225°С (19ч21бр).



Клапан 19ч21бр обратный поворотный однодисковый предназначен для отсечения обратного потока воды или пара.
Клапан 19ч21бр бывает двух исполнений. Одно из них с окончанием на конце маркировке на «бр» означает бронзовое уплотнение, что позволяет использовать клапан в рабочей среде до 225 оС. Другое исполнение с окончанием на конце маркировки на «р» означает использование в среде до 50 оС.
Принцип действия клапана основан на подаче среды через клапан, при этом он открывается и удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока.
После прекращения подачи среды клапан 19ч21бр плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие относительно оси вращения, вследствие смещения центра тяжести.
Основные технические данные клапана 19ч21бр

Наименование изделия: Клапан обратный поворотный однодисковый.
Рабочая среда: вода, пар.
Проход условный: 50 - 600 мм.
Давление условное: 1,6 МПа (16 кгс/см2).
Температура рабочей среды: исполнение «бр» 225 оС, исполнение «р» до 50 оС.
Тип присоединения к трубопроводу: межфланцевый.


Размеры и габариты вентиля 19ч21бр, 19ч21р

Затвор обратный чугунный поворотный межфланцевый 19ч21бр (р)
Ру16
Ду, мм. 50 80 100 150 200 250 300 400 500 600
Строительная длинна L мм. 60 70 80 100 140 150 160 170 200 240
Высота Н, мм.  106 146 164 220 272     565 670 780
Масса, кг. 2,4 4,0 5,5 11,6 25,0 33,7 112 123 183 237,0
Рабочая среда вода,пар
Темперетура среды , 0С до 225







Изображения
  • Клапан обратный чугунный 19ч21бр (р) Ру16
  • Клапан обратный чугунный 19ч21бр (р) Ру16
  • Клапан обратный чугунный 19ч21бр (р) Ру16
  • Клапан обратный чугунный 19ч21бр (р) Ру16
