Клапан обратный чугунный 16кч9п (нж) Ру25

Клапан обратный чугунный 16кч9п (нж) Ру25
Товар был добавлен в наш каталог Вторник, 10 Декабря 2013
300,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара


Клапан обратный 16кч9п, 16кч9нж – вид трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапана пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически. С помощью обратных клапанов защищается различное оборудование, трубопроводы, насосы и прочее.



Клапан 16кч9п обратный подъёмный клапан с фланцевым соединением, предназначенный для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС. Клапан 16кч9п применяется только на горизонтальных трубопроводах.
Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС). При этом направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.
Основные технические данные клапана 16кч9п

Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).


Размеры и габариты вентиля 16кч9п 16кч9нж

Клапан обратный чугунный подъемный фланцевый 16кч9п (нж) Ру25
Ду, мм. 32 40 50 65 80
Строительная длинна L мм. 180 200 230 290 310
Высота Н, мм. 90 105 105 140 155
Масса, кг. 6,2 8,4 11,2 19,8 24,7
Рабочая среда вода, пар
Темперетура среды , 0С до 225



Изображения

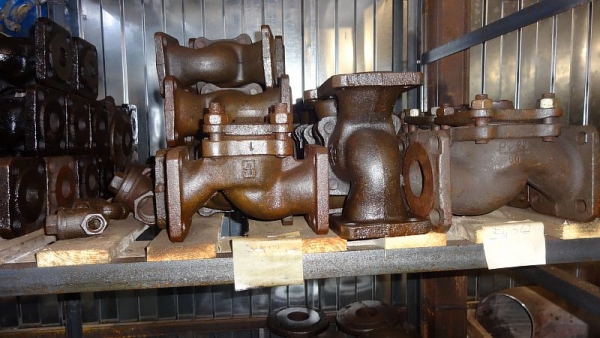

  • Клапан обратный чугунный 16кч9п (нж) Ру25
  • Клапан обратный чугунный 16кч9п (нж) Ру25
  • Клапан обратный чугунный 16кч9п (нж) Ру25
  • Клапан обратный чугунный 16кч9п (нж) Ру25
  • Клапан обратный чугунный 16кч9п (нж) Ру25
