Вентиль чугунный фланцевый 15кч14п Ру16

Вентиль чугунный фланцевый 15кч14п Ру16
Товар был добавлен в наш каталог Среда, 04 Декабря 2013
900,0 грн.
  • Версия для печати
  • Задать вопрос о товаре
Описание товара


   Запорные фланцевые вентили из ковкого чугуна 15кч14п (РУ-16) предназначаются для трубопроводов, транспортирующих воду, воздух или пар при температуре до 225° С  Могут устанавливаться в любом рабочем положении. К трубопроводу присоединяются при помощи фланцев, размеры которых обусловлены ГОСТ 12817—67. Рабочая среда подается под золотник. Корпус и крышка изготовляются из ковкого чугуна.

Основные технические данные и параметры вентиля 15ч14п

Рабочая среда: вода, пар, жидкие неагрессивные среды нейтральные к основным метериалам вентиля.
Проход условный Ду: 65, 80, 100, 125, 150, 200 мм.
Номинальное давление Ру: 1,6 МПа (16 кгс/см2).
Герметичность в затворе: С .
Температура рабочей среды t, не более: до + 225 оС.
Температура окружающей среды t: для вентиля 15ч14п от - 40 до +40 °C.
Присоединение к трубопроводу: фланцевое.
Рабочее положение на трубопроводе: любое.
Направление среды: под золотник.
Гарантийный срок эксплуатации 18 месяца со дня ввода в эксплуатацию.
Гарантийная наработка 1600 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы не менее 5 лет.
Полный средний ресурс не менее 4 000 циклов.
Наработка на отказ не менее 2500 циклов.

Монтаж и порядок к установки вентиля 15ч14п
Продолжительность службы и исправность вентиля 15ч14п зависит от правильного выполнения монтажа и подготовки клапанов к работе.
Непосредственно перед установкой клапанов на трубопровод произвести расконсервацию внутренних полостей горячей водой с последующей сушкой или уайт-спиритом с последующим обдуванием теплым воздухом или протиранием насухо.
Установить сальниковую набивку, поставляемую с изделиями (проверить уже установленную).
При установке вентиля 15ч14п на трубопровод произвести подтяжку прокладочных соединений и сальникого уплотнения, т. к. в период транспортирования и хранения изделий может произойти разгермитизация их. Эти факторы не являются браковочным признаком.
Вентиль 15ч14п должнен устанавливаться в местах, доступных для ремонта и обслуживания.
Перед установкой вентиля 15ч14п трубопровод должен быть тщательно очищен от песка, грязи, окалины и др.
Вентили должны устанавливаться на трубопроводах, предназначенных для сред и параметров, указанных в паспорте на изделие. Вентили устанавливаются в любом положении. Направление среды должно совпадать с направлением стрелки на корпусе.
При установке вентилей, по возможности, исключить действие массы трубопровода на болтовые соединения.
При монтаже клапанов необходимо, чтобы фланцы на трубопроводе были установлены без перекосов. Непосредственно после монтажа все клапаны должны быть открыты и должны быть произведена тщательная промывка трубопровода.
Перед пуском установки проверить работу движущихся частей вентиля (полностью открыть или закрыть его и установить в рабочем положении).

Материал основных деталей клапана 15ч14п
Корпус-СЧ 15
Золотник-Ст 5
Крышка-СЧ 15
Прокладка-ПОН
Фланец сальниковый-СЧ 15
Кольцо уплотнительное-Фторопласт-40
Маховик (рукоятка)-СЧ 15
Набивка сальниковая-АП
Шпиндель-Ст 5Х9 мол.

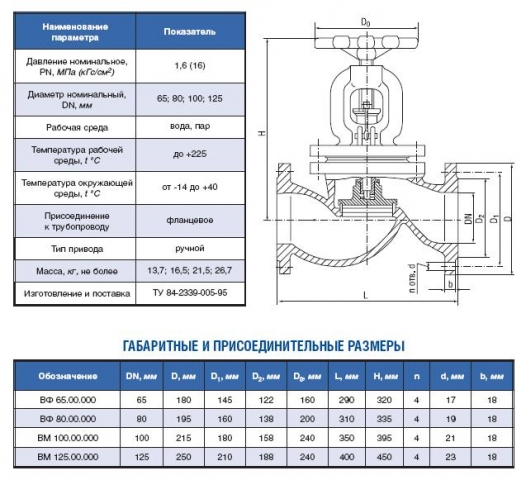

Размеры и габариты вентиля 15кч14п


Вентиль чугунный запорный проходной фланцевый 15кч14п    Ру16
Ду, мм. 65 80 100 125 150 200
Строительная длинна L мм. 290 310 350 400 480 600
Высота Н, мм. 320 335 395 520 532 685
Масса, кг. 22 29 39,5 57,6 83,3 135
Рабочая среда вода, пар
Темперетура среды , 0С до 225
